Relé de asimetría y secuencia de fase

Relé de asimetría y secuencia de fase

SKU: CN 2308

Tensión nominal380 VAC, 50/60 Hz
Tiempo de reacción (falta y secuencia de fase)≤ 2 s
Contacto de salida1 conmutado
ReposiciónAutomática
Temperatura ambiente-5 °C a +40 °C

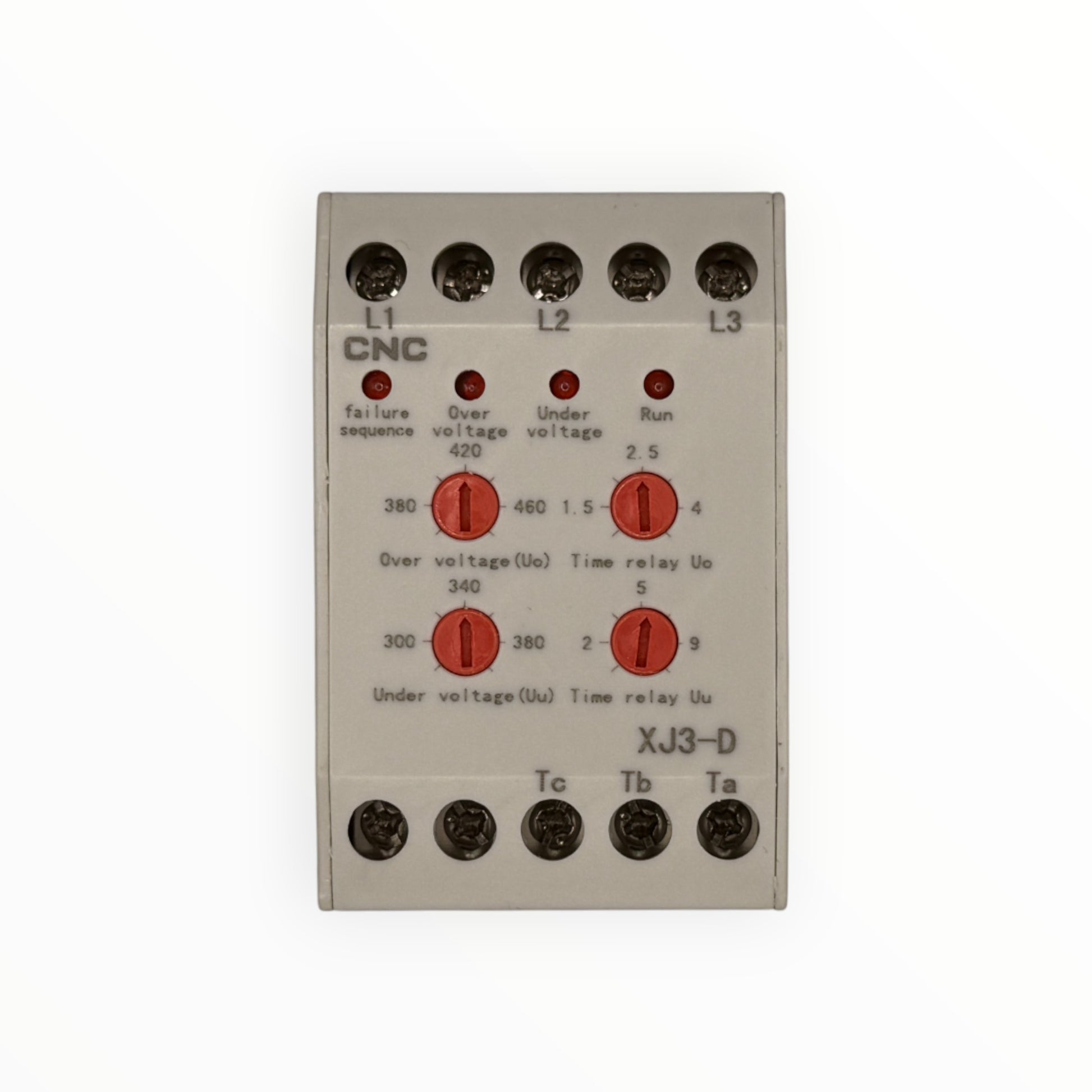

Relé de protección de fases XJ3-D de CNC, para redes trifásicas de 380 VAC. Detecta falta de fase, secuencia de fases incorrecta, sobretensión y subtensión, y abre su contacto para cortar la bobina del contactor principal. Así protege motores y equipos trifásicos que no pueden girar al revés, como bombas, compresores y ventiladores, cuando se corta un fusible o se invierten fases tras una mantención.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Características y ficha técnica

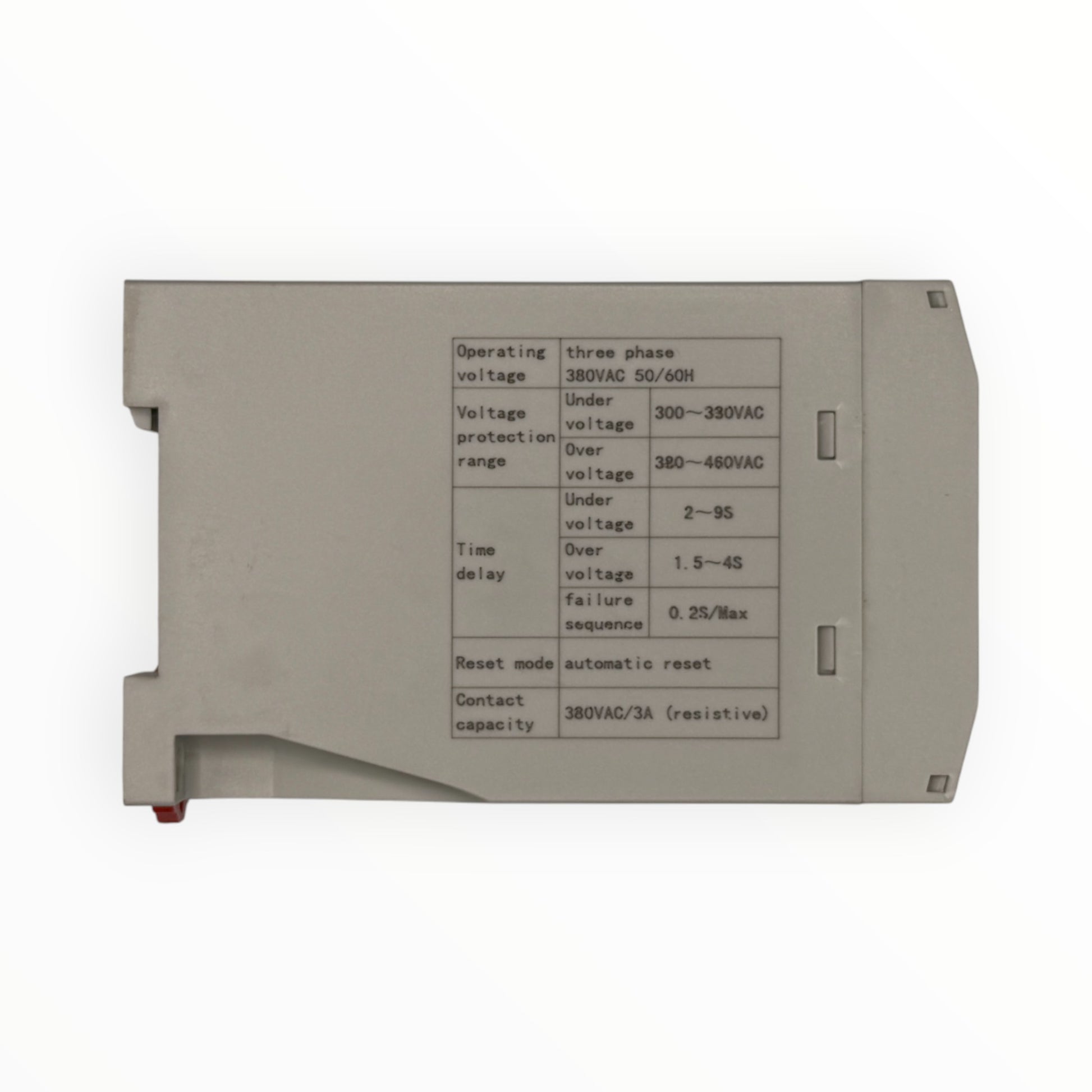

ModeloXJ3-D
Tensión nominal380 VAC, 50/60 Hz (L1, L2, L3)
ProteccionesFalta de fase, secuencia de fases, sobretensión y subtensión
SobretensiónAjustable de 380 a 460 V, retardo ajustable de 1,5 a 4 s
SubtensiónAjustable de 300 a 380 V, retardo ajustable de 2 a 9 s
Tiempo de reacción (falta y secuencia de fase)≤ 2 s
Contacto de salida1 conmutado (bornes Ta, Tb, Tc)
Capacidad de contactoAC-15: 380 V / 0,47 A; Ith: 3 A
ReposiciónAutomática
IndicaciónLED de secuencia de fase, sobretensión, subtensión y marcha (Run)
Vida eléctrica / mecánica1 x 10⁵ / 1 x 10⁶ operaciones
Temperatura ambiente-5 °C a +40 °C

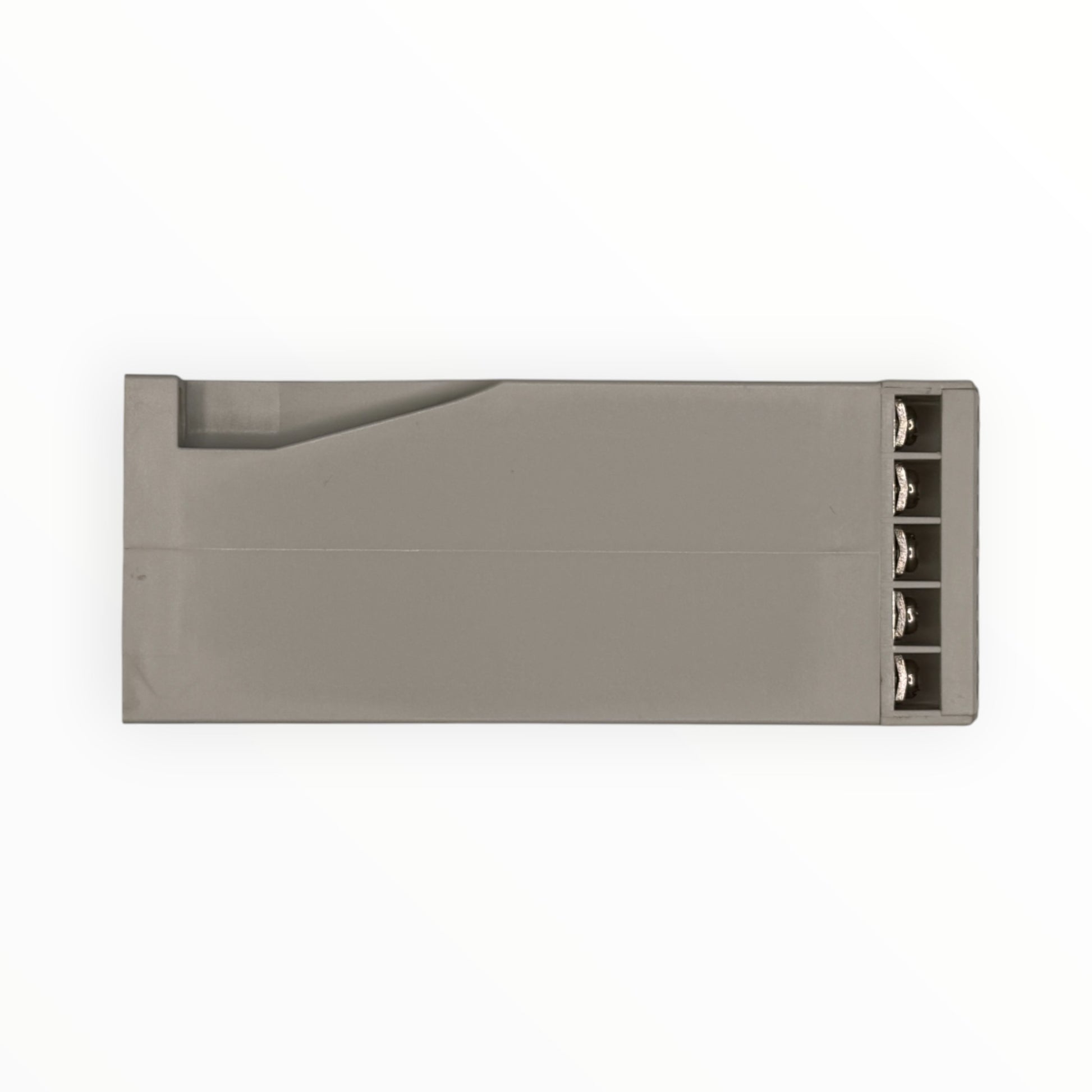

MontajeRiel DIN de 35 mm o atornillado a placa

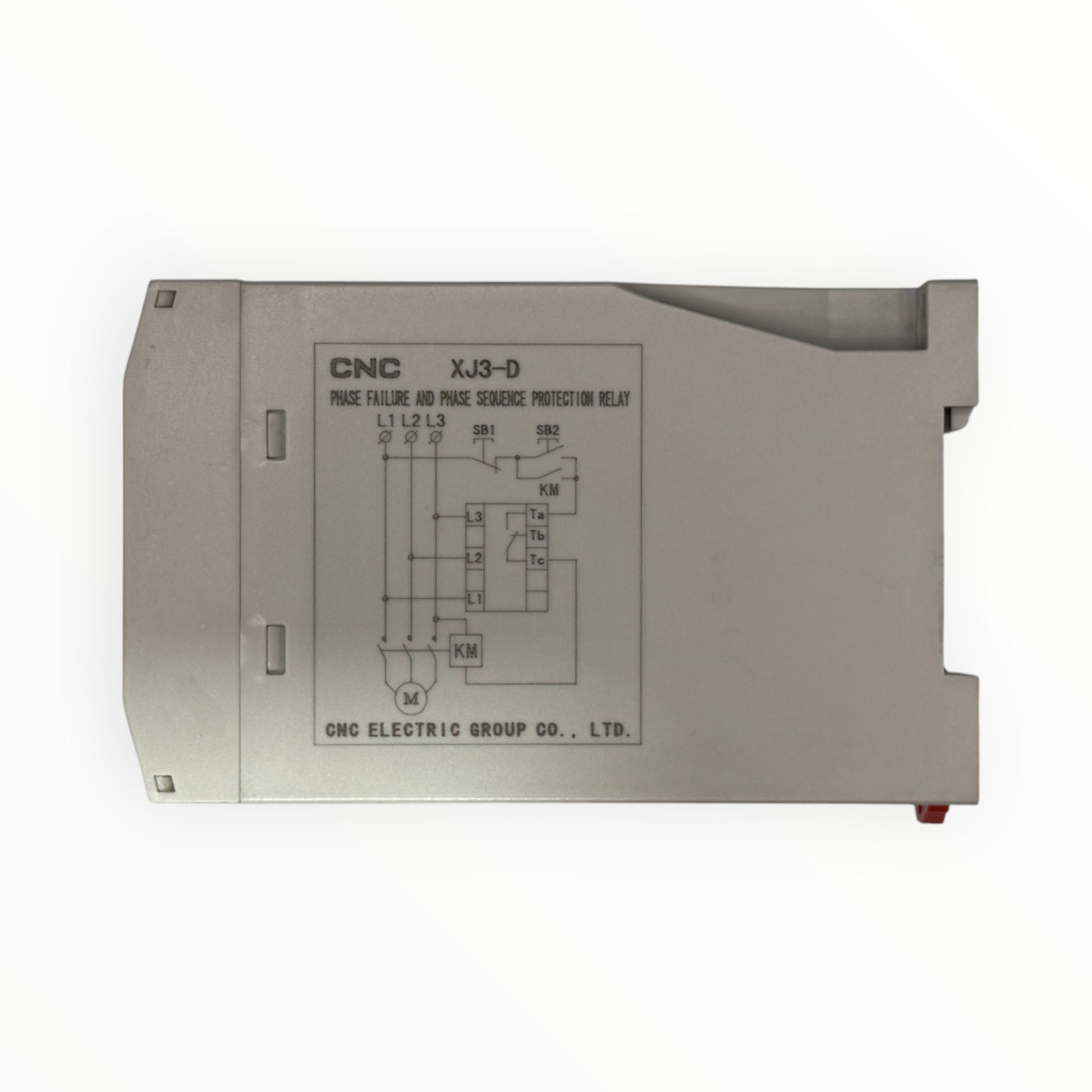

Importante: el contacto de salida es de mando (0,47 A en AC-15). Se conecta en serie con la bobina del contactor, no con el motor.

¿Cómo elegir?

Este relé es para redes de 380 VAC trifásicas. Ajusta los umbrales de sobre y subtensión según la tolerancia del equipo, y el retardo para que una caída breve no detenga la máquina. Se cablea en serie con la bobina del contactor del motor: si falla una fase o cambia la secuencia, el contactor se abre. Para contactores con bobina de 220 V, revisa que el circuito de mando quede dentro de la capacidad del contacto.
