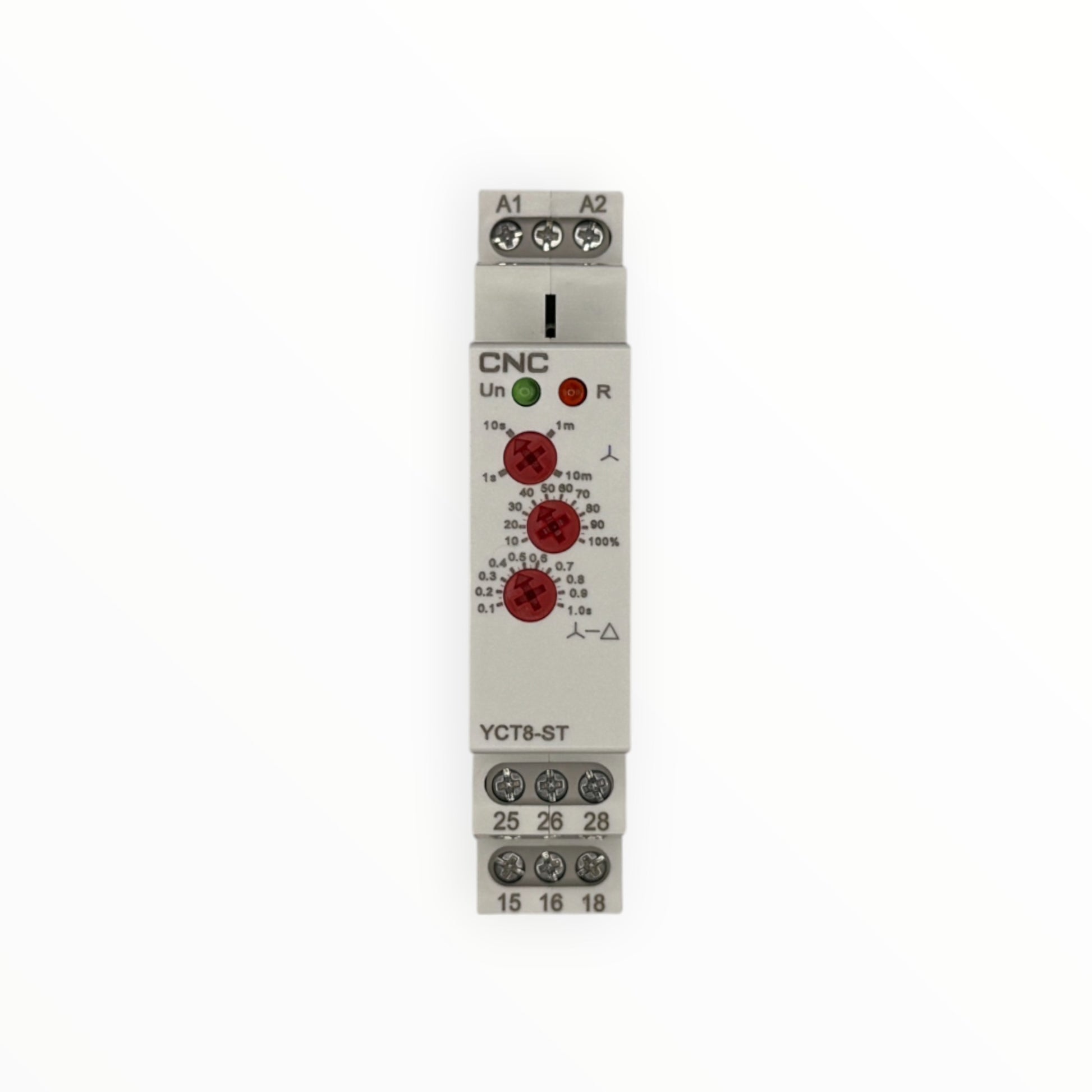

Relé temporizador estrella-triángulo 230 VAC

Relé temporizador estrella-triángulo 230 VAC

SKU: CN 2309

Salida2 conmutados: estrella
Temperatura de operación-20 °C a +55 °C
ConsumoMáx. 6 VA
Montaje y dimensionesRiel DIN

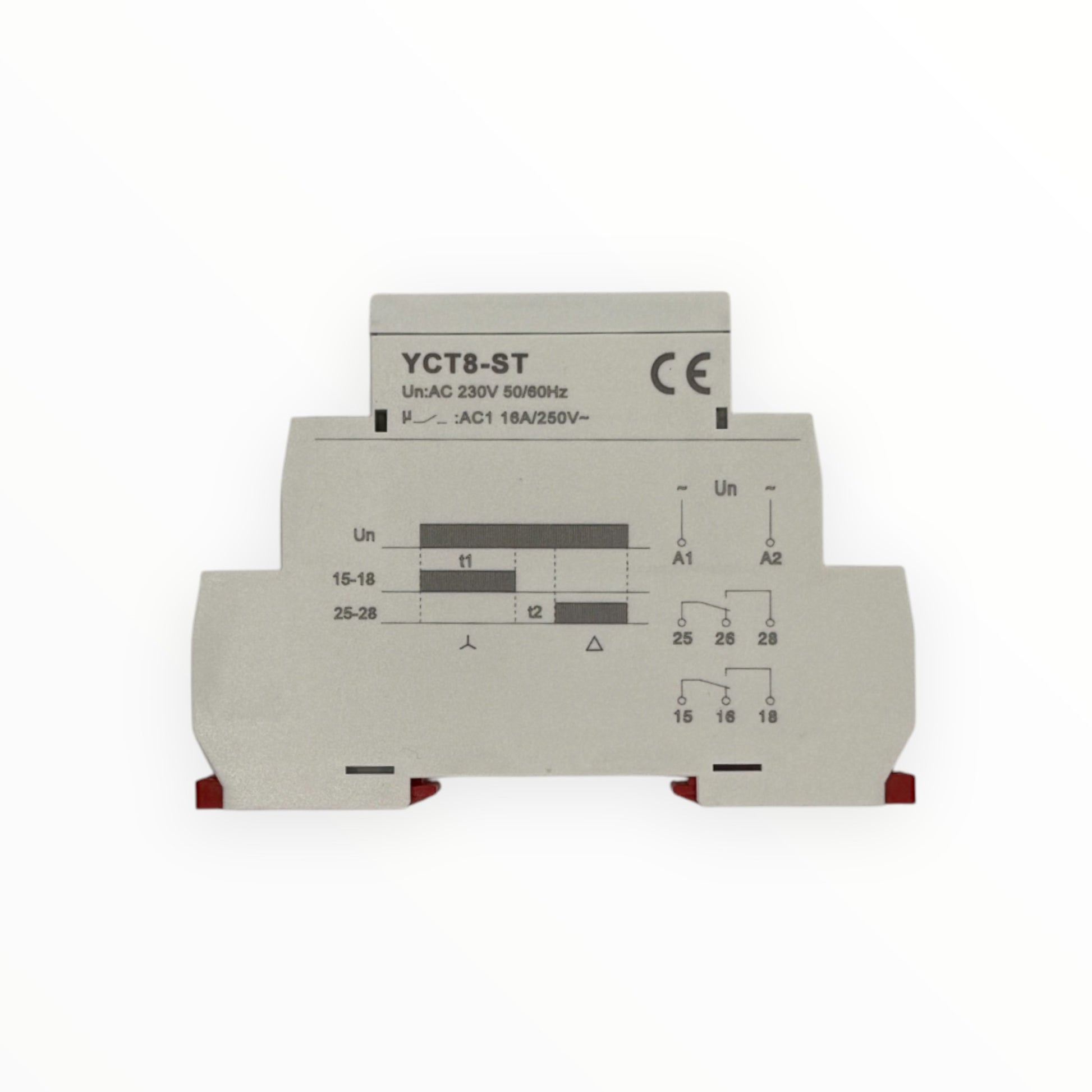

Relé temporizador estrella-triángulo YCT8-ST de CNC, con alimentación de 230 VAC, para arranque de motores trifásicos. Durante el tiempo t1 mantiene cerrado el contacto de estrella; al terminar, lo abre, espera la pausa t2 y cierra el contacto de triángulo. Esa pausa evita que los contactores de estrella y triángulo queden cerrados a la vez. Ocupa un módulo de 18 mm en riel DIN y trae dos contactos conmutados de 16 A.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Características y ficha técnica
ModeloYCT8-ST (A230)
Alimentación (A1-A2)230 VAC, 50/60 Hz; tolerancia -15% / +10%
ConsumoMáx. 6 VA
Tiempo de estrella (t1)0,1 s a 10 min, en 4 rangos (selector) con ajuste fino por potenciómetro
Tiempo de conmutación (t2)0,1 s a 1 s, por potenciómetro
Salida2 conmutados: estrella (15-16-18) y triángulo (25-26-28)
Capacidad de contactos16 A AC1, 250 VAC / 24 VDC
PrecisiónRepetibilidad 0,2%; desviación de ajuste 10%
IndicaciónLED verde de alimentación y LED rojo de relé
Vida mecánica / eléctrica1 x 10⁷ / 1 x 10⁵ operaciones (AC1)
Temperatura de operación-20 °C a +55 °C
Grado de protecciónIP40 frontal / IP20 bornes
Montaje y dimensionesRiel DIN (EN/IEC 60715), 90 x 18 x 64 mm, 80 g
NormasEN 61812-1, IEC 60947-5-1
¿Cómo elegir?

Ajusta t1 al tiempo que demora el motor en acelerar en estrella, y t2 a la pausa mínima para que el contactor de estrella abra antes de que cierre el de triángulo. Esta versión se alimenta con 230 VAC. Si solo necesitas un retardo simple o una función cíclica, el temporizador multifunción YCT8-M2 cubre 10 funciones.
