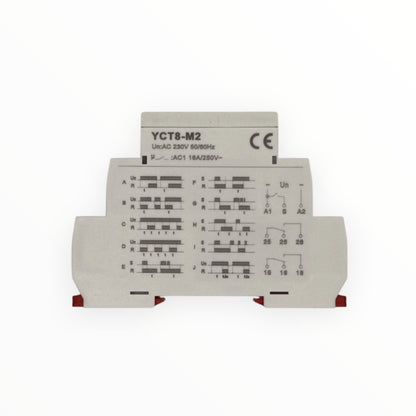

Relé temporizador 2NC-2NO 10 funciones

Relé temporizador 2NC-2NO 10 funciones

SKU: CN 2310

Salida2 conmutados
Temperatura de operación-20 °C a +55 °C
ConsumoMáx. 6 VA
Entrada de controlS
Montaje y dimensionesRiel DIN

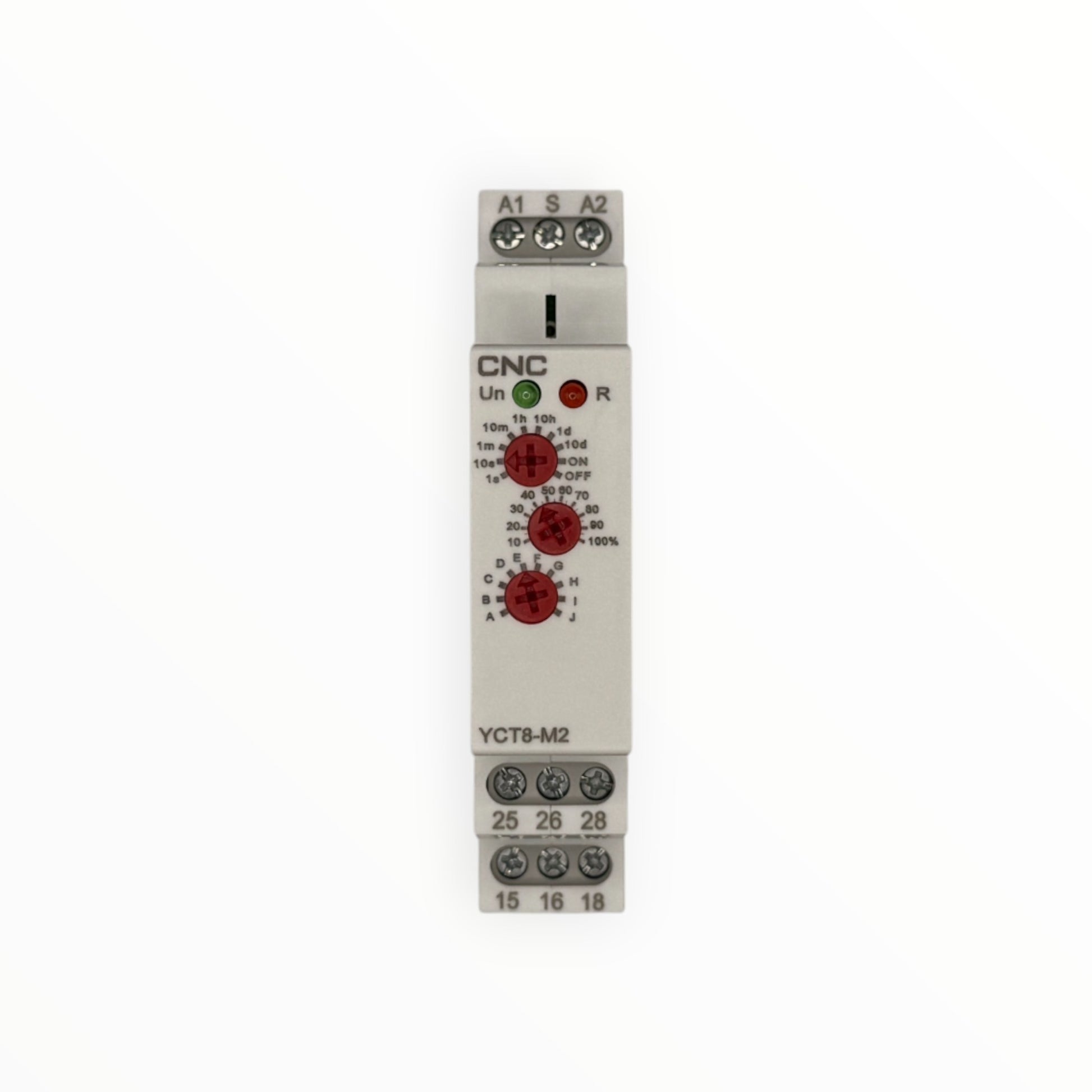

Relé temporizador multifunción YCT8-M2 de CNC, con alimentación de 230 VAC, 10 funciones y rango de 0,1 s a 10 días. Trae dos contactos conmutados de 16 A y una entrada de disparo S. Sirve para retardos, ciclos y pulsos en control de iluminación, calefacción, ventiladores, bombas y motores. Las funciones y rangos se eligen con selectores rotativos, y ocupa un módulo de 18 mm en riel DIN.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloYCT8-M2 (A230)
Alimentación (A1-A2)230 VAC, 50/60 Hz; tolerancia -15% / +10%
ConsumoMáx. 6 VA

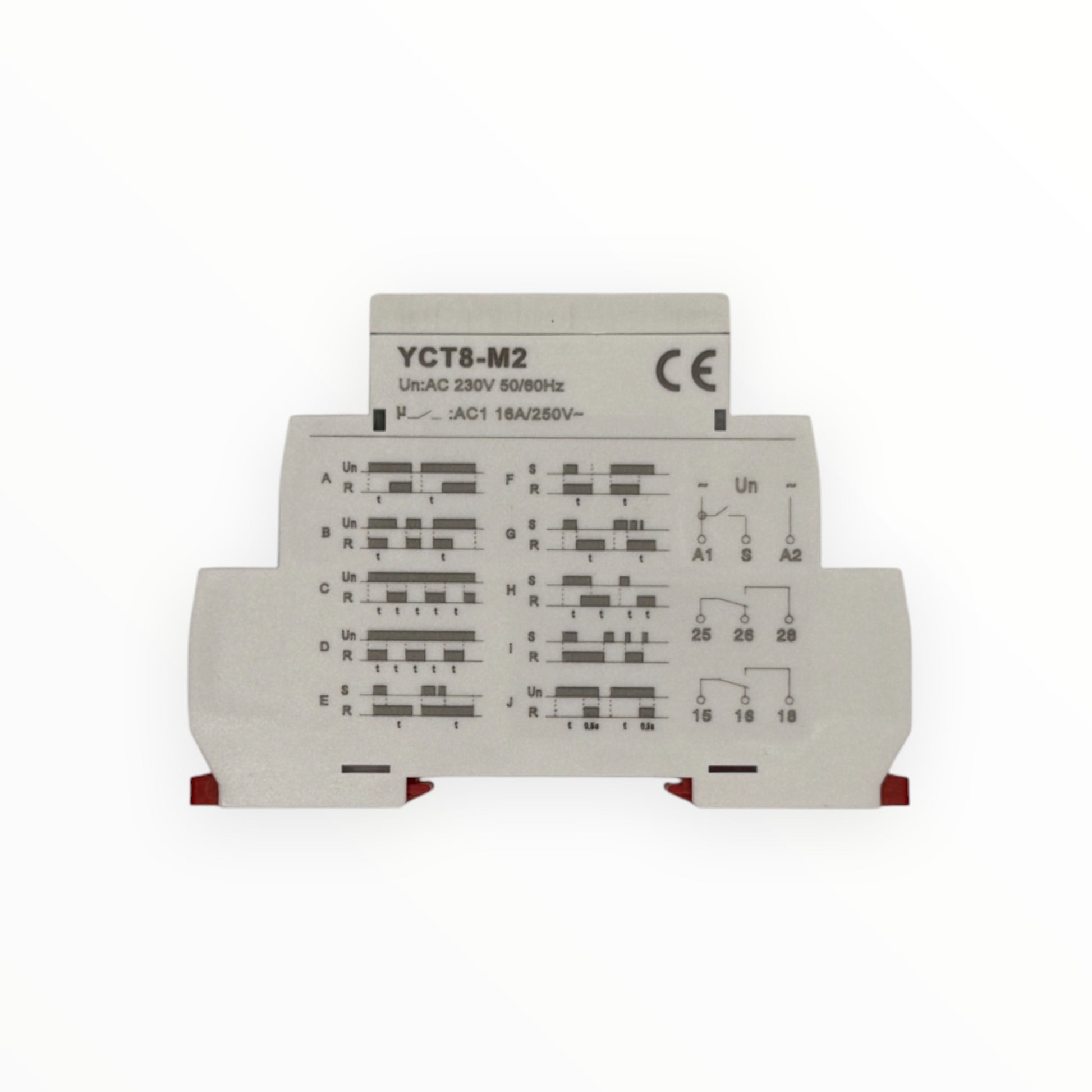

Funciones10: A retardo a la conexión, B intervalo, C ciclo que parte apagado, D ciclo que parte encendido, E retardo a la desconexión por S, F monoestable, G monoestable por flanco de bajada, H retardo ON/OFF, I relé biestable (latch), J generador de pulso
Rango de tiempo0,1 s a 10 días, en 10 rangos, más ON y OFF fijos
Entrada de controlS (bornes A1-S-A2)
Salida2 conmutados (15-16-18 y 25-26-28)
Capacidad de contactos16 A AC1 cada uno, 250 VAC / 24 VDC
PrecisiónRepetibilidad 0,2%; desviación de ajuste 10%
IndicaciónLED verde de alimentación y LED rojo de relé
Vida mecánica / eléctrica1 x 10⁷ / 1 x 10⁵ operaciones (AC1)
Temperatura de operación-20 °C a +55 °C
Grado de protecciónIP40 frontal / IP20 bornes
Montaje y dimensionesRiel DIN (EN/IEC 60715), 90 x 18 x 64 mm, 81 g
NormasEN 61812-1, IEC 60947-5-1
¿Cómo elegir?

Cinco funciones parten con la alimentación (A, B, C, D, J), cuatro se disparan con la entrada S (E, F, G, H) y una es biestable (I). Elige la función con el selector y luego el rango de tiempo. Esta versión se alimenta con 230 VAC. Para arranque estrella-triángulo de motores usa el YCT8-ST, que ya trae la pausa entre contactores.
