Relé térmico de sobrecarga 28-36A para contactor

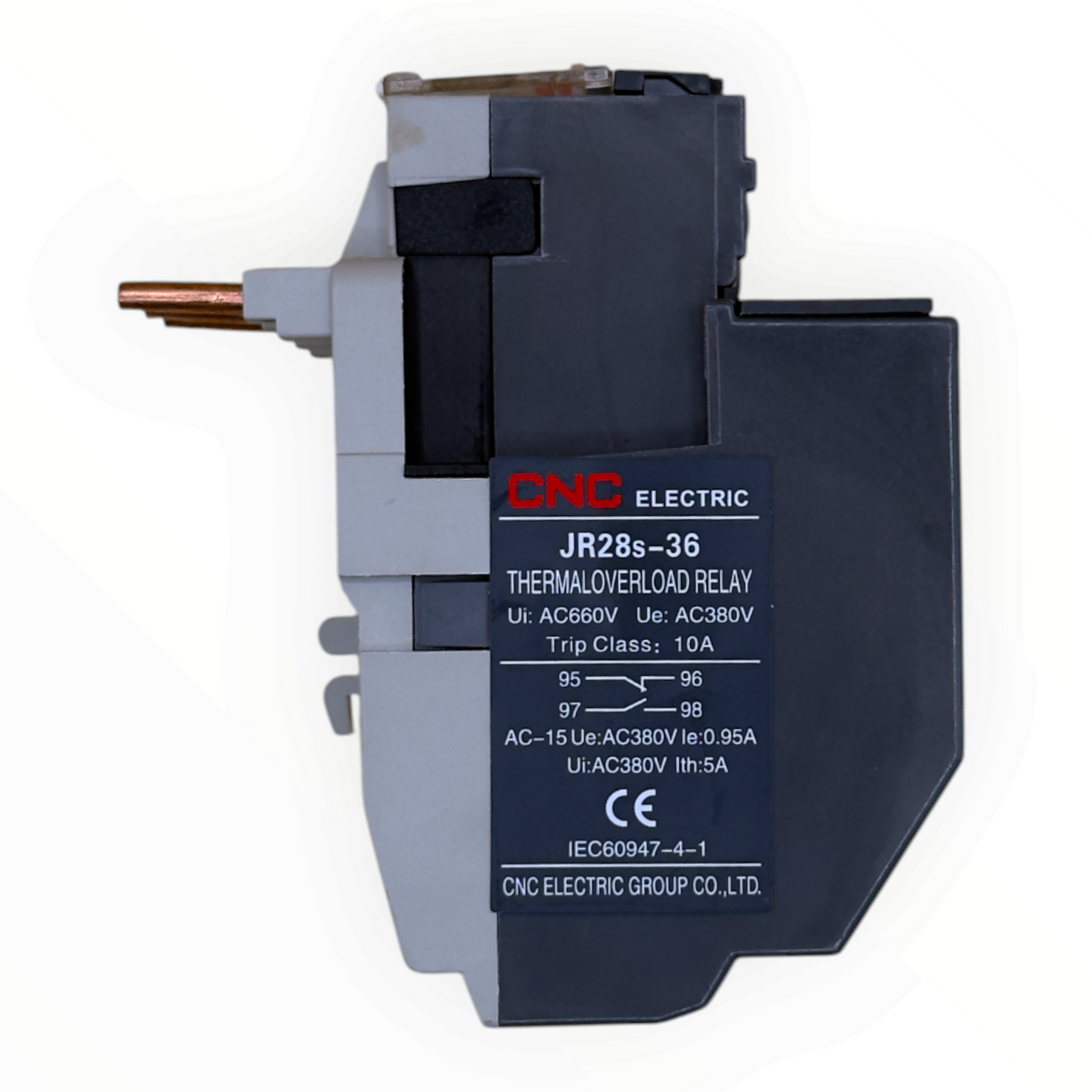

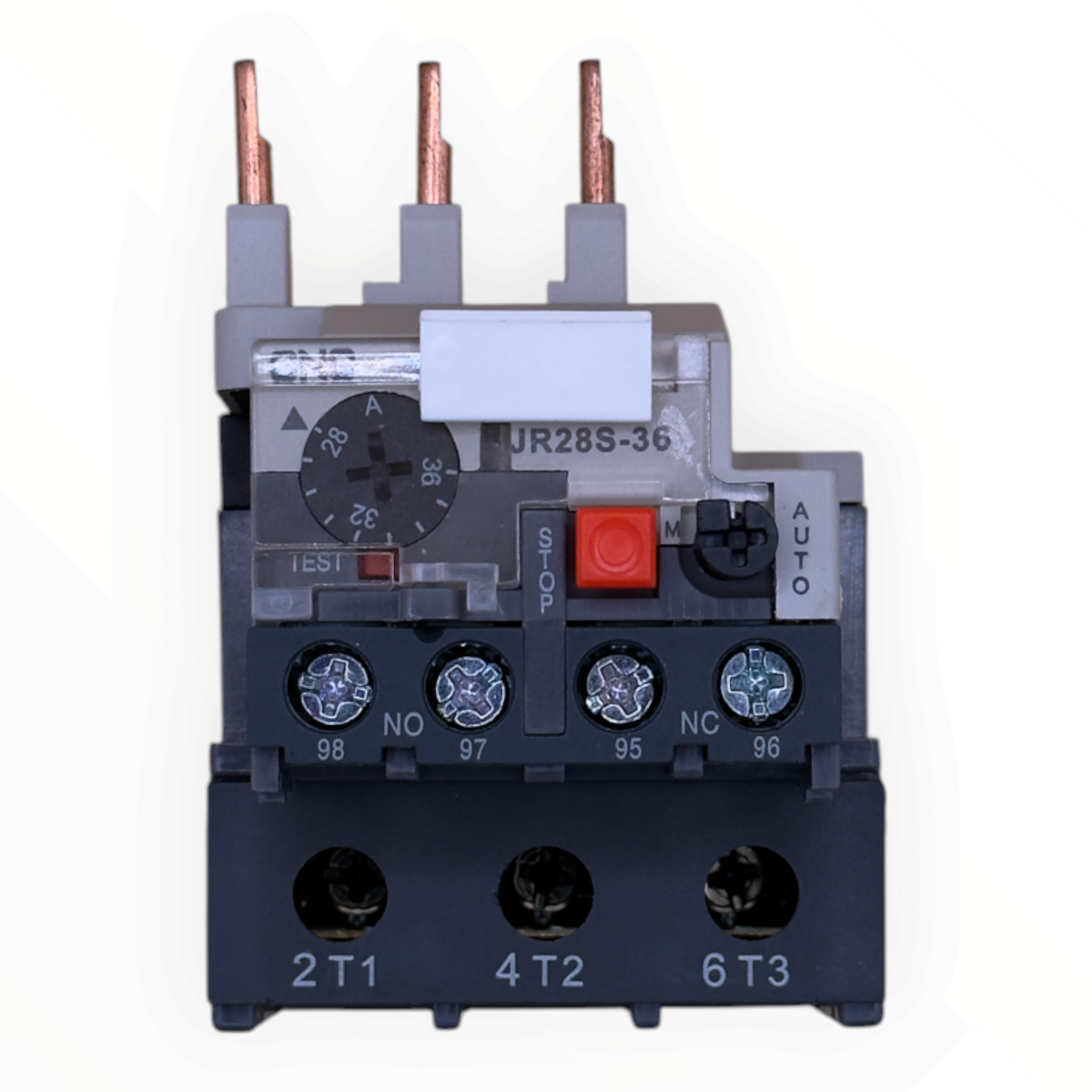

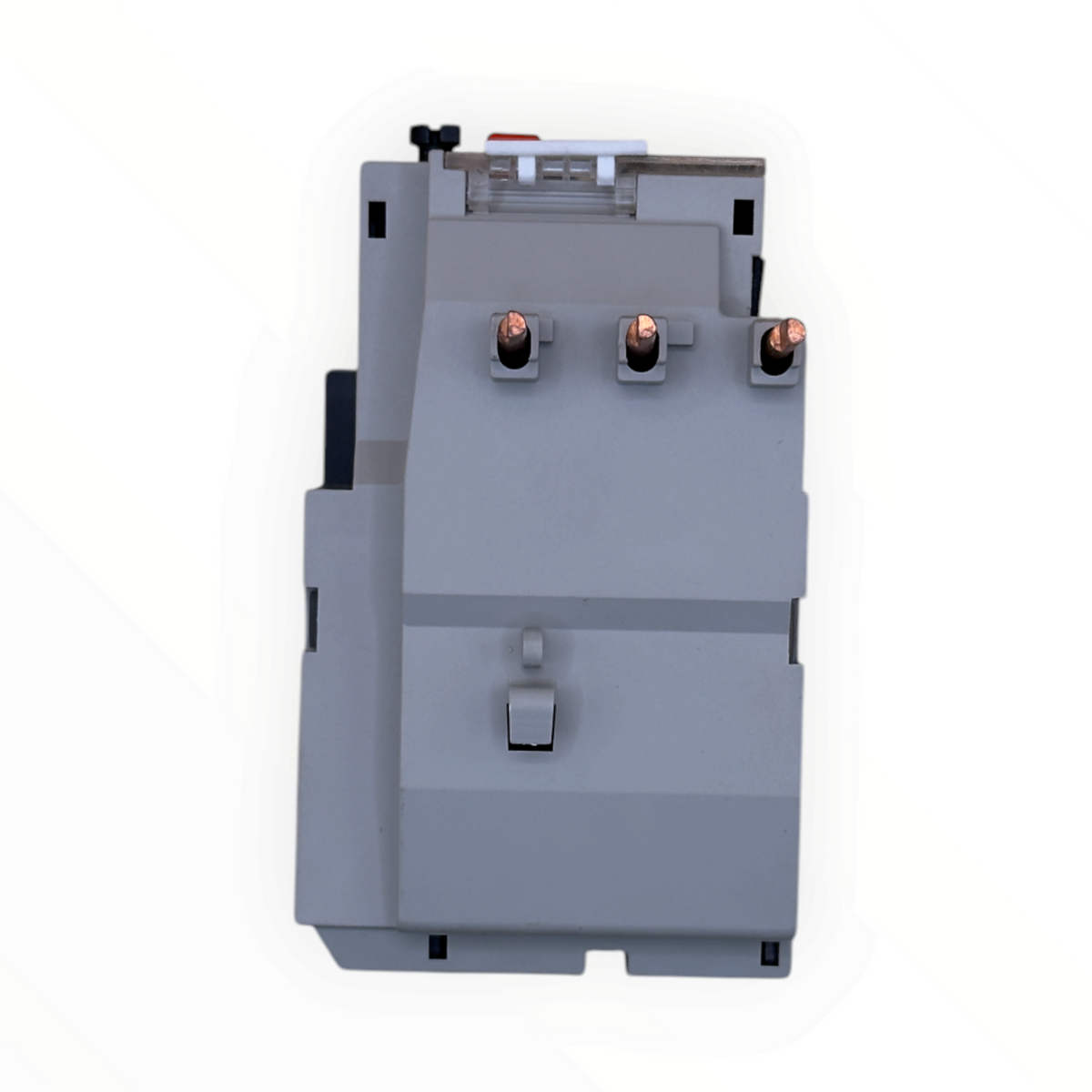

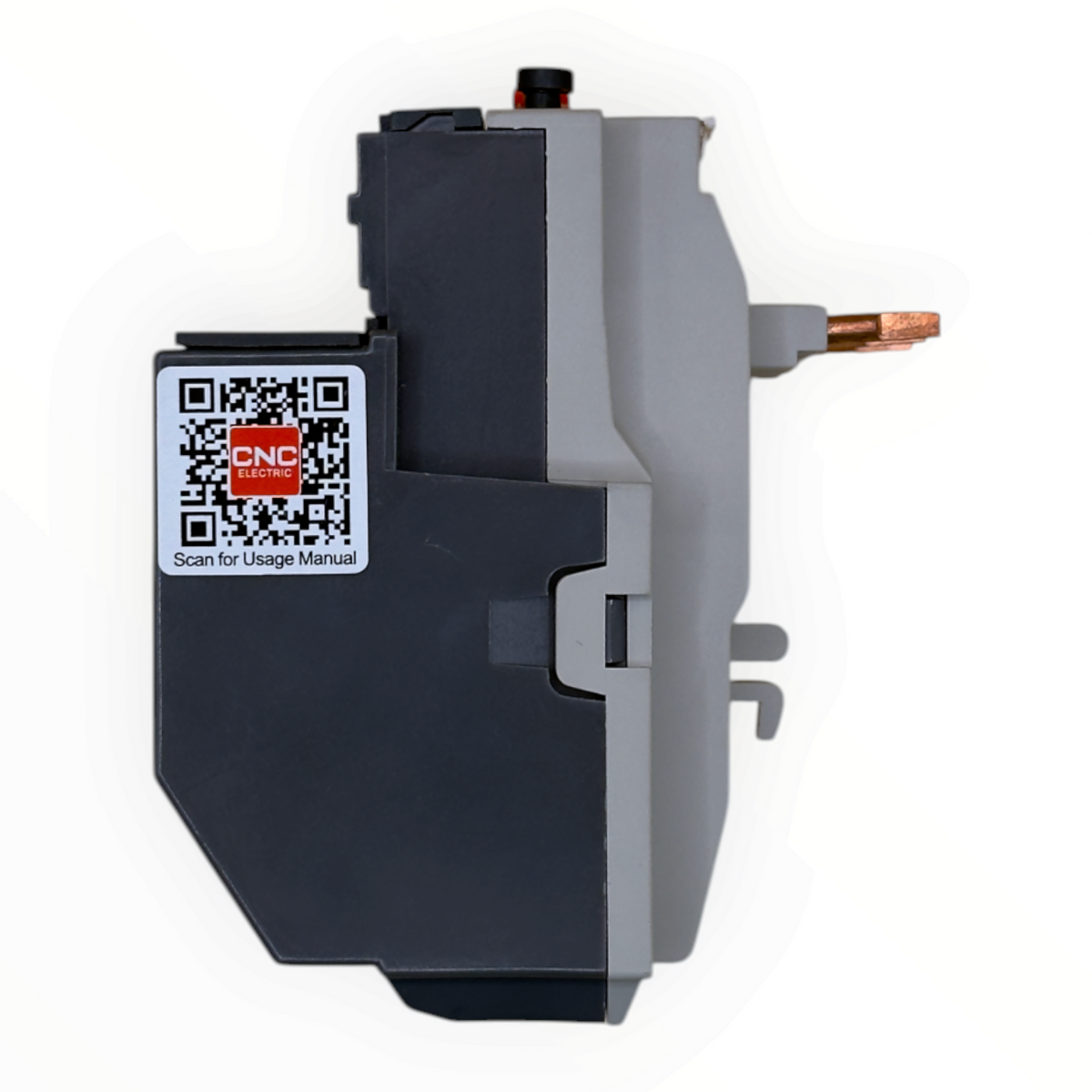

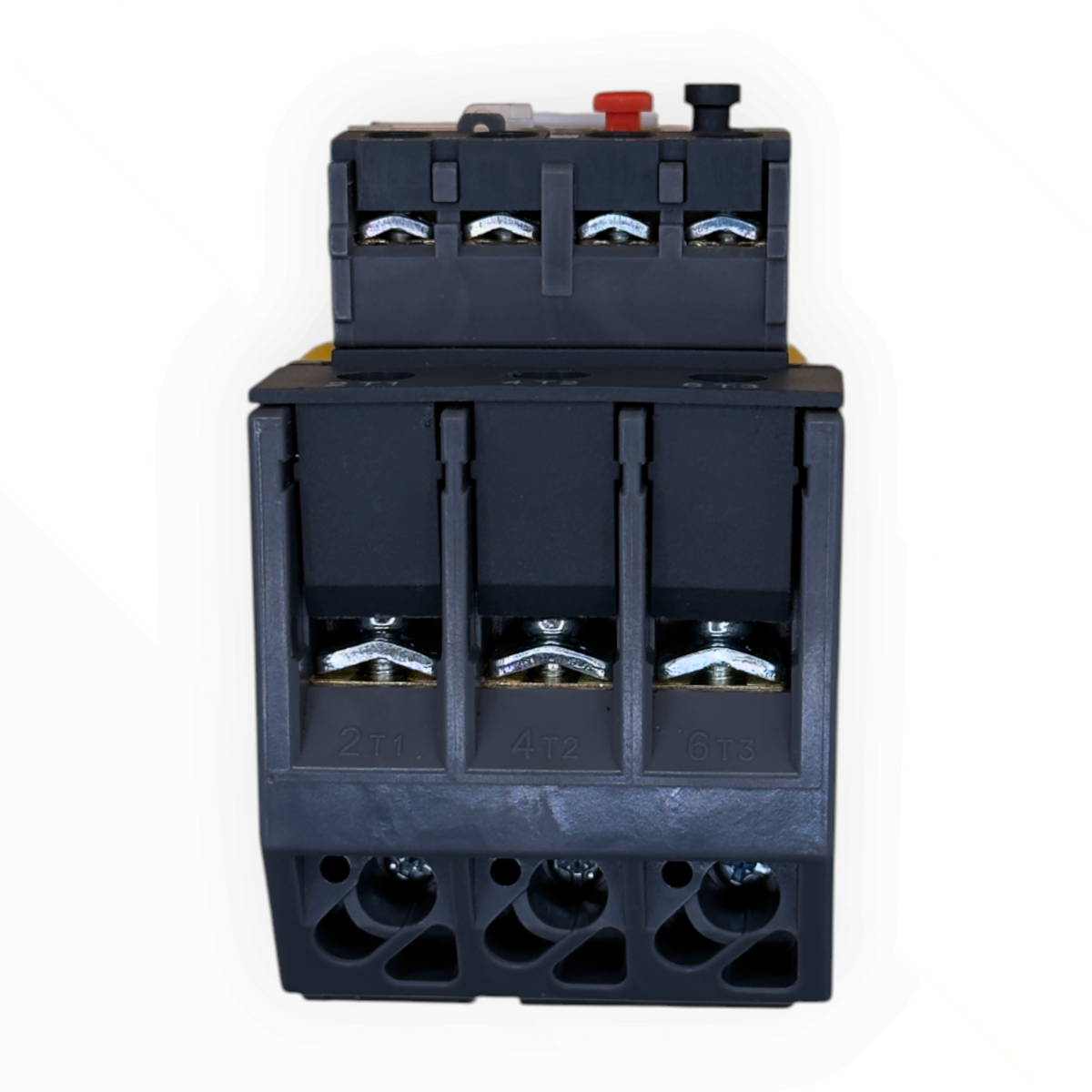

Relé térmico de sobrecarga JR28s-36 de CNC con rango de ajuste de 28 a 36 A. Protege motores trifásicos de corriente alterna de 50/60 Hz contra sobrecarga y falta de fase: al disparar abre su contacto NC 95-96, que corta la bobina del contactor, y cierra el NO 97-98 para señalizar la falla. Se monta directo bajo un contactor CJX2s-32 o CJX2s-38 para formar un arrancador magnético. Tiene compensación de temperatura, indicación de estado y rearme manual o automático.

Características y ficha técnica

• Modelo: JR28s-36
• Rango de ajuste: 28 a 36 A, con dial frontal
• Protección: Sobrecarga y falta de fase
• Clase de disparo: 10A
• Contactos auxiliares: 1NC (95-96) + 1NO (97-98)
• Capacidad de los contactos auxiliares: AC-15: 0,95 A a 380 VAC; Ith 5 A
• Tensión: Ui 660 VAC, Ue 380 VAC
• Frecuencia: 50/60 Hz
• Mandos: Botón STOP, botón TEST y botón RESET con selector de rearme manual o automático
• Fusible asociado: aM 40 A o gG 80 A
• Contactores compatibles: CJX2s-32 y CJX2s-38 (también CJX2i de los mismos tamaños)
• Instalación: Directo en el contactor o como unidad independiente
• Dimensiones máximas (ancho × alto × profundidad): 56 × 78 × 94 mm
• Norma: IEC 60947-4-1; marca CE

Importante: el contactor se vende por separado. El relé térmico no corta cortocircuitos: para este rango corresponde un fusible aM de 40 A o gG de 80 A.

¿Cómo elegir?

Mira la corriente nominal en la placa del motor y elige el rango que la contenga; luego ajusta el dial a ese valor. Por ejemplo, un motor de 30 A va en el rango 28-36 A. Revisa el contactor antes de comprar: el JR28s-36 calza en los CJX2s-32 y CJX2s-38; para los contactores de 9 a 25 A se usa el JR28s-25 y para los de 40 a 95 A, el JR28s-93. Usa el rearme manual si quieres que alguien revise la causa del disparo antes de volver a habilitar el contactor; con el automático el relé se repone sin intervención.
