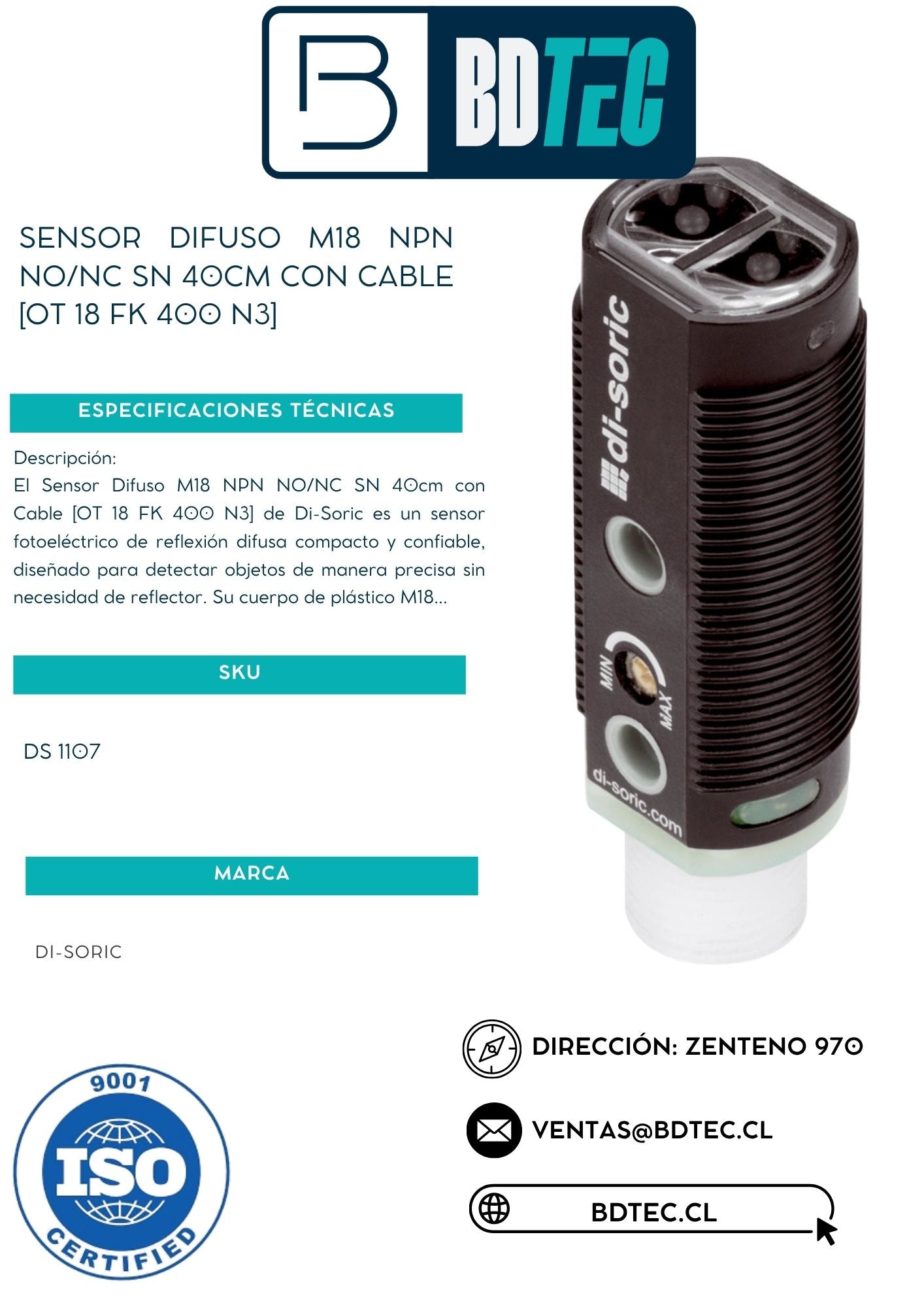

Sensor difuso M18, NPN, NO/NC, sn 40 cm, con cable, cuerpo plástico

Sensor fotoeléctrico difuso M18 NPN, di-soric, con alcance de 400 mm y cable de 2 m. Emite luz infrarroja y detecta el objeto por la luz que este refleja, sin necesidad de reflector ni receptor aparte. La función NO o NC se elige por cableado, y la sensibilidad se ajusta con potenciómetro. Cuerpo plástico ABS de solo 44,5 mm de largo, pensado para montajes de poco fondo.

Características y ficha técnica

• Modelo: OT 18 FK 400 N3
• Marca: di-soric
• Tipo: Sensor fotoeléctrico difuso (por reflexión directa), rosca M18 x 1
• Alcance: 400 mm, con placa estándar de 200 x 200 mm
• Salida: NPN, 100 mA máx., función NO/NC seleccionable
• Alimentación: 10 a 30 VDC
• Corriente en vacío: 30 mA máx.
• Emisor de luz: LED infrarrojo de 880 nm, modulado
• Inmunidad a luz ambiente: 3 kLx luz modulada, 10 kLx luz solar
• Ajuste de sensibilidad: Potenciómetro
• Frecuencia de conmutación: 1000 Hz
• Tiempo de respuesta y de liberación: 0,5 ms
• Indicador: LED de estado de conmutación
• Carcasa: Plástico ABS, largo 44,5 mm, tuercas de 24 mm entre caras
• Ventana óptica: PMMA
• Conexión: Cable PVC de 2 m, 4 hilos (café +, azul −, negro salida, blanco selección NO/NC)
• Temperatura de operación: -25 °C a +55 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

Conexión NO/NC: la salida está en el hilo negro y el hilo blanco define la función: conectado al positivo (café) trabaja como NC y conectado a 0 V (azul) trabaja como NO.

¿Cómo elegir?

Un difuso se elige cuando solo puedes montar el sensor de un lado y el objeto pasa cerca, hasta 400 mm en este modelo. El alcance nominal se mide con una placa blanca de 200 x 200 mm: objetos oscuros o chicos reflejan menos y se detectan más cerca, por eso conviene ajustar el potenciómetro en terreno. Esta versión es NPN: la salida lleva la carga a 0 V y va con entradas sinking; para entradas sourcing elige el OT 18 FK 400 P3. Con cable se cablea directo a bornera; si prefieres enchufable, existe la misma versión con conector M12, y si el objeto pasa más lejos, la versión NPN de 800 mm.
