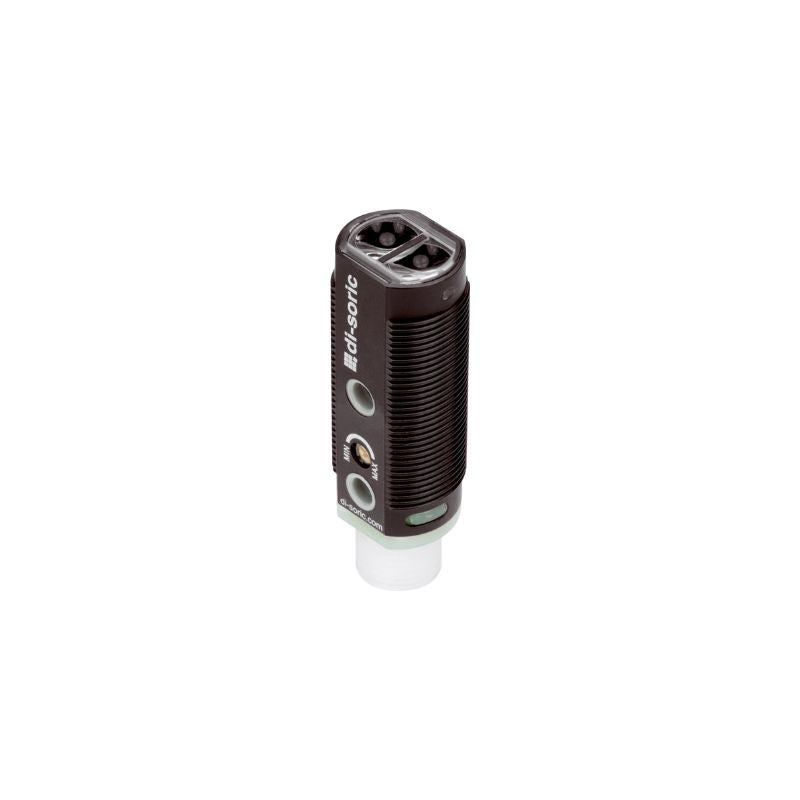

Sensor difuso M18, PNP, NO/NC, sn 40 cm, con cable, cuerpo plástico

Sensor fotoeléctrico difuso M18 PNP, di-soric, con alcance de 400 mm y cable de 2 m. Emite luz infrarroja y detecta el objeto por la luz que este refleja, sin necesidad de reflector ni receptor aparte. La función NO o NC se elige por cableado, y la sensibilidad se ajusta con potenciómetro. Cuerpo plástico ABS de solo 44,5 mm de largo, pensado para montajes de poco fondo.

Características y ficha técnica

• Modelo: OT 18 FK 400 P3
• Marca: di-soric
• Tipo: Sensor fotoeléctrico difuso (por reflexión directa), rosca M18 x 1
• Alcance: 400 mm, con placa estándar de 200 x 200 mm
• Salida: PNP, 100 mA máx., función NO/NC seleccionable
• Alimentación: 10 a 30 VDC
• Corriente en vacío: 30 mA máx.
• Emisor de luz: LED infrarrojo de 880 nm, modulado
• Inmunidad a luz ambiente: 3 kLx luz modulada, 10 kLx luz solar
• Ajuste de sensibilidad: Potenciómetro
• Frecuencia de conmutación: 1000 Hz
• Tiempo de respuesta y de liberación: 0,5 ms
• Indicador: LED de estado de conmutación
• Carcasa: Plástico ABS, largo 44,5 mm, tuercas de 24 mm entre caras
• Ventana óptica: PMMA
• Conexión: Cable PVC de 2 m, 4 hilos (café +, azul −, negro salida, blanco selección NO/NC)
• Temperatura de operación: -25 °C a +55 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

Conexión NO/NC: la salida está en el hilo negro y el hilo blanco define la función: conectado al positivo (café) trabaja como NC y conectado a 0 V (azul) trabaja como NO.

¿Cómo elegir?

Un difuso se elige cuando solo puedes montar el sensor de un lado y el objeto pasa cerca, hasta 400 mm en este modelo. El alcance nominal se mide con una placa blanca de 200 x 200 mm: objetos oscuros o chicos reflejan menos y se detectan más cerca, por eso conviene ajustar el potenciómetro en terreno. Si el objeto pasa más lejos, está la versión de 800 mm (OT 18 FK 800 P3). La salida PNP va con entradas sourcing. Con cable se cablea directo a bornera; si prefieres enchufable, existe la misma versión con conector M12.

Productos compatibles

• Sensor difuso M18, PNP, NO/NC, sn 40 cm, para conector M12/4P
• Sensor difuso M18, PNP, NO/NC, sn 80 cm, con cable, cuerpo plástico
• Sensor difuso M18, NPN, NO/NC, sn 40 cm, para conector M12/4P

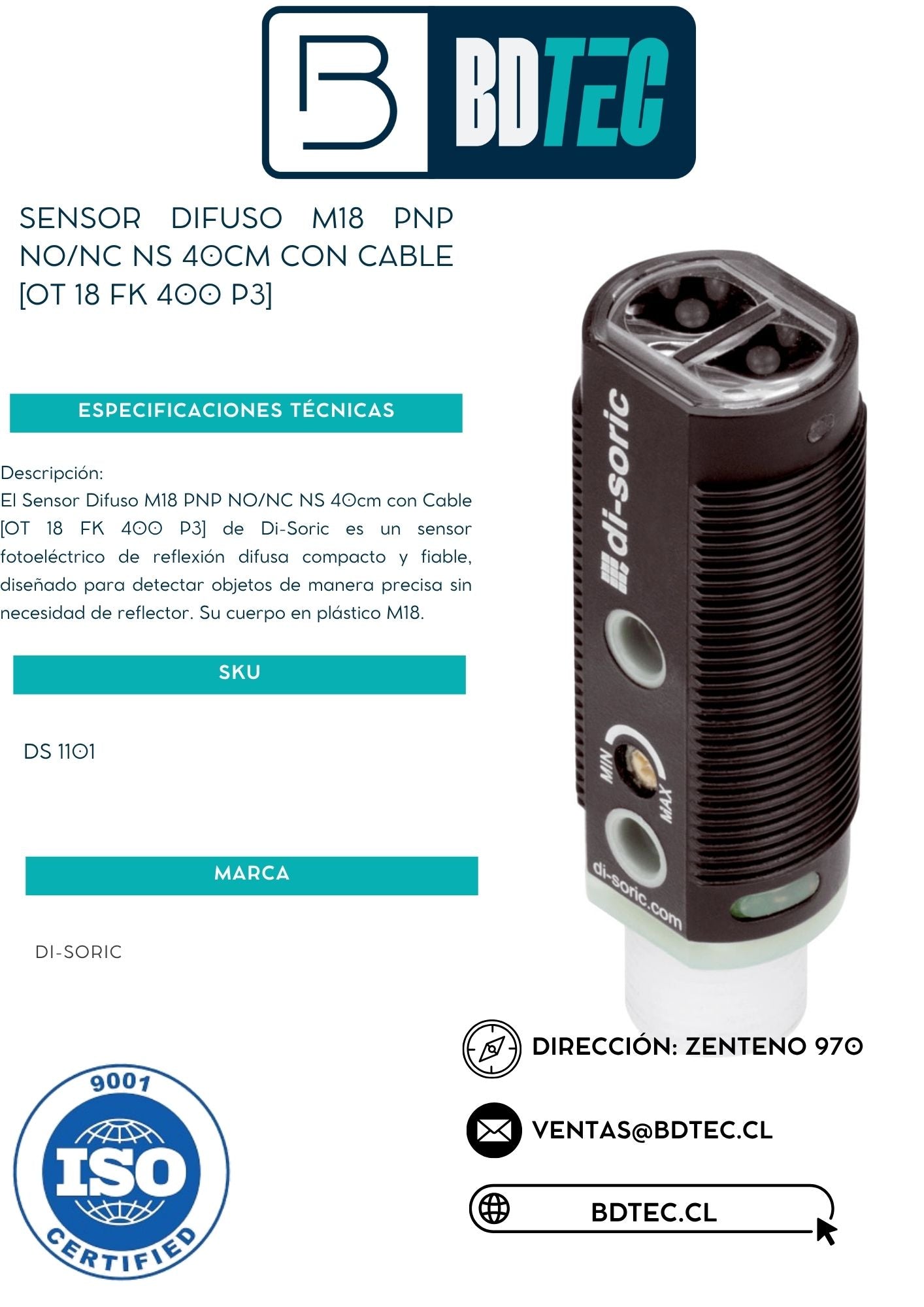

Ficha Técnica
