Sensor magnético para cilindro 2 hilos 5-224 VDC AC

Sensor magnético para cilindro 2 hilos 5-224 VDC AC

SKU: XC 1600 · Modelo XC-31R-1M

Grado de protecciónIP67
Temperatura de operación-10 °C a +70 °C
Tensión de operación5 a 240 V AC/DC
Corriente máxima100 mA
Potencia de contacto10 W máx.
Caída de tensión2,5 V máx. a 100 mA

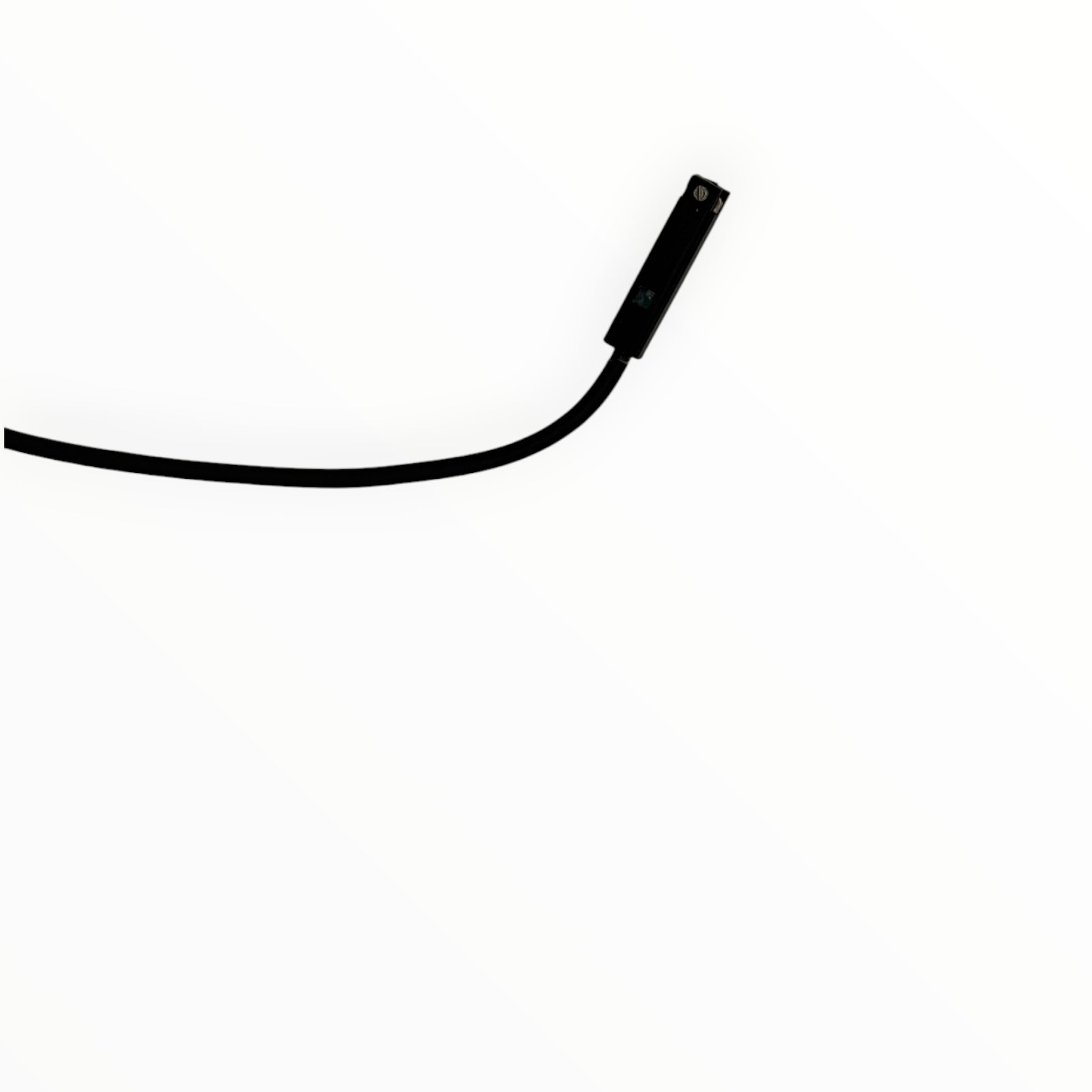

Sensor magnético para cilindro neumático de 2 hilos, serie XC-31 de XCPC, con contacto reed normalmente abierto. Detecta el imán del pistón y cierra el circuito para indicar la posición del cilindro. Trabaja con 5 a 240 V en AC o DC, conmuta hasta 100 mA y tiene LED rojo. Su cuerpo de 29 x 6,2 mm se monta dentro de la ranura del cilindro y trae 1 m de cable.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXC-31R-1M
MarcaXCPC
TipoSensor magnético de contacto reed, 2 hilos
LógicaSPST, normalmente abierto
Tensión de operación5 a 240 V AC/DC
Corriente máxima100 mA
Potencia de contacto10 W máx.
Caída de tensión2,5 V máx. a 100 mA
Consumo y fugaSin consumo propio ni corriente de fuga
Frecuencia máxima200 Hz
IndicadorLED rojo
Circuito de protecciónNo tiene
Golpe30 G
Cuerpo29 x 6,2 x 4,3 mm; punto más sensible a 13 mm de la punta
MontajeEn la ranura del cilindro; ranura de 6,3 mm de ancho interior, 5,0 mm de boca y 4,4 mm de profundidad

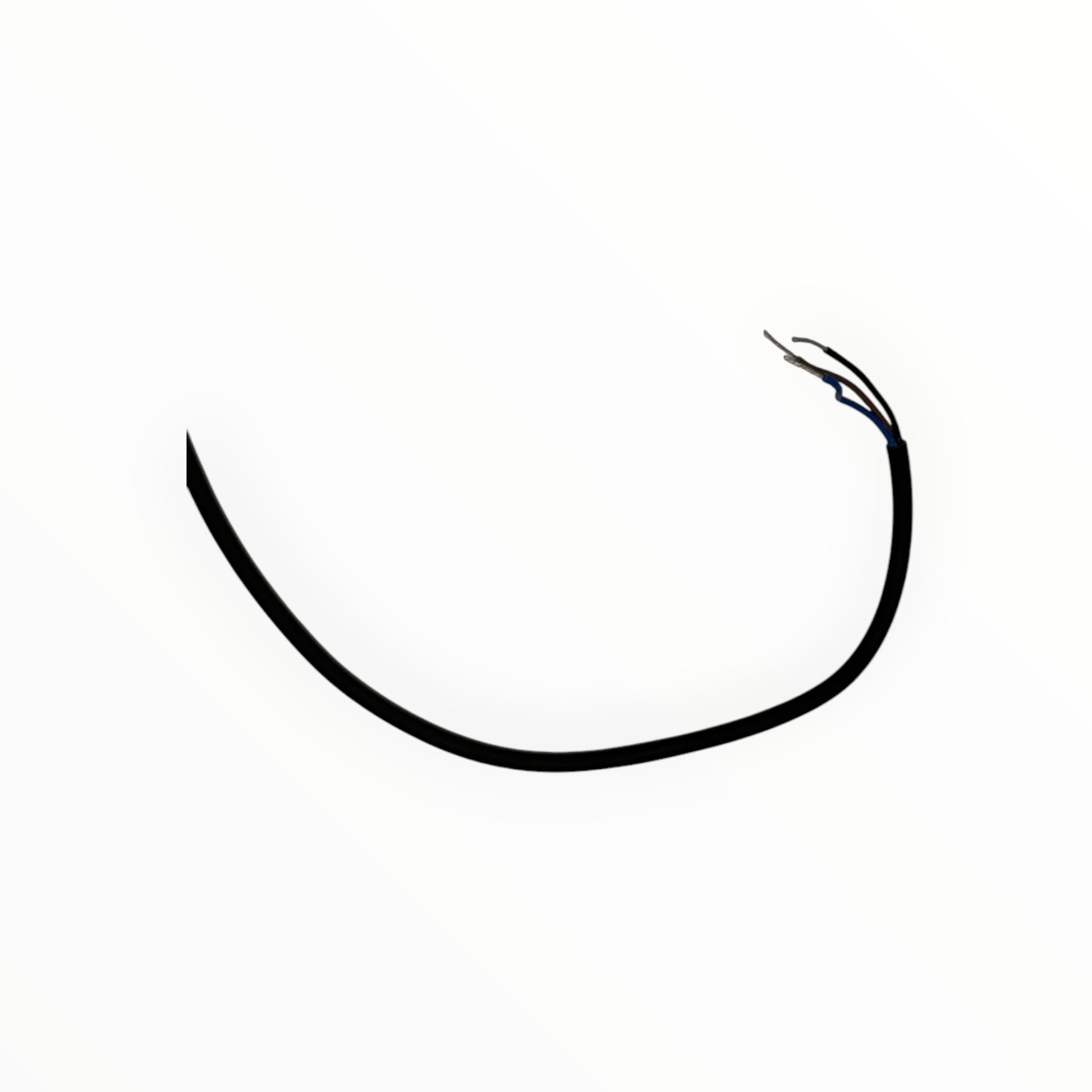

Largo de cable1 m, puntas peladas
Temperatura de operación-10 °C a +70 °C
Vibración9 G
Grado de protecciónIP67 (NEMA 6)
¿Cómo elegir?

El sensor de 2 hilos con contacto reed es la opción universal: se conecta en serie con la carga y funciona en AC o DC, pero no tiene circuito de protección. Los de 3 hilos son electrónicos, sin partes móviles, más rápidos (1000 Hz) y resisten más golpes; elige PNP o NPN según la entrada de tu PLC. Todos van en la ranura del cilindro: revisa que su perfil calce con el de este sensor antes de comprar.
