OMRONSerie E3JK, fuente de alimentación incorporada · Sensores

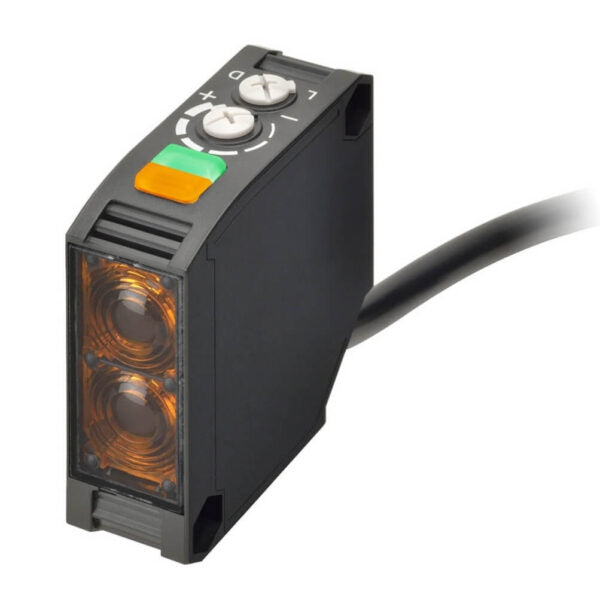

Sensor retrorreflex, rectangular, sn 6 m, 24-240 VAC/DC, cable 2 m, salida relé

Sensor retrorreflex, rectangular, sn 6 m, 24-240 VAC/DC, cable 2 m, salida relé

SKU: OM 1000 · Modelo E3JK-RR12 2M

ConexiónCable de 2 m precableado
Grado de protecciónIP64
Temperatura de operación-25 a 55 °C
Fuente de luzLED rojo de 624 nm
Consumo2 W máx.
Tiempo de respuesta20 ms máx.

Sensor fotoeléctrico retrorreflectivo Omron E3JK con 6 m de alcance (con reflector E39-R1), alimentación universal de 24 a 240 VAC/VDC y salida por relé SPDT. Como acepta corriente alterna o continua en el mismo modelo, se conecta directo a un tablero de 220 VAC o de 24 VDC sin fuente adicional, y su contacto de 3 A a 250 VAC puede mandar una bobina, una baliza o una entrada de PLC. Tiene función MSR, carcasa rectangular de ABS, ajuste de sensibilidad y cable de 2 m. Se usa para detección de cabina en ascensores, pallets en transportadores de productos agrícolas, bultos que sobresalen de su ubicación en bodegas y piezas en máquinas para madera.

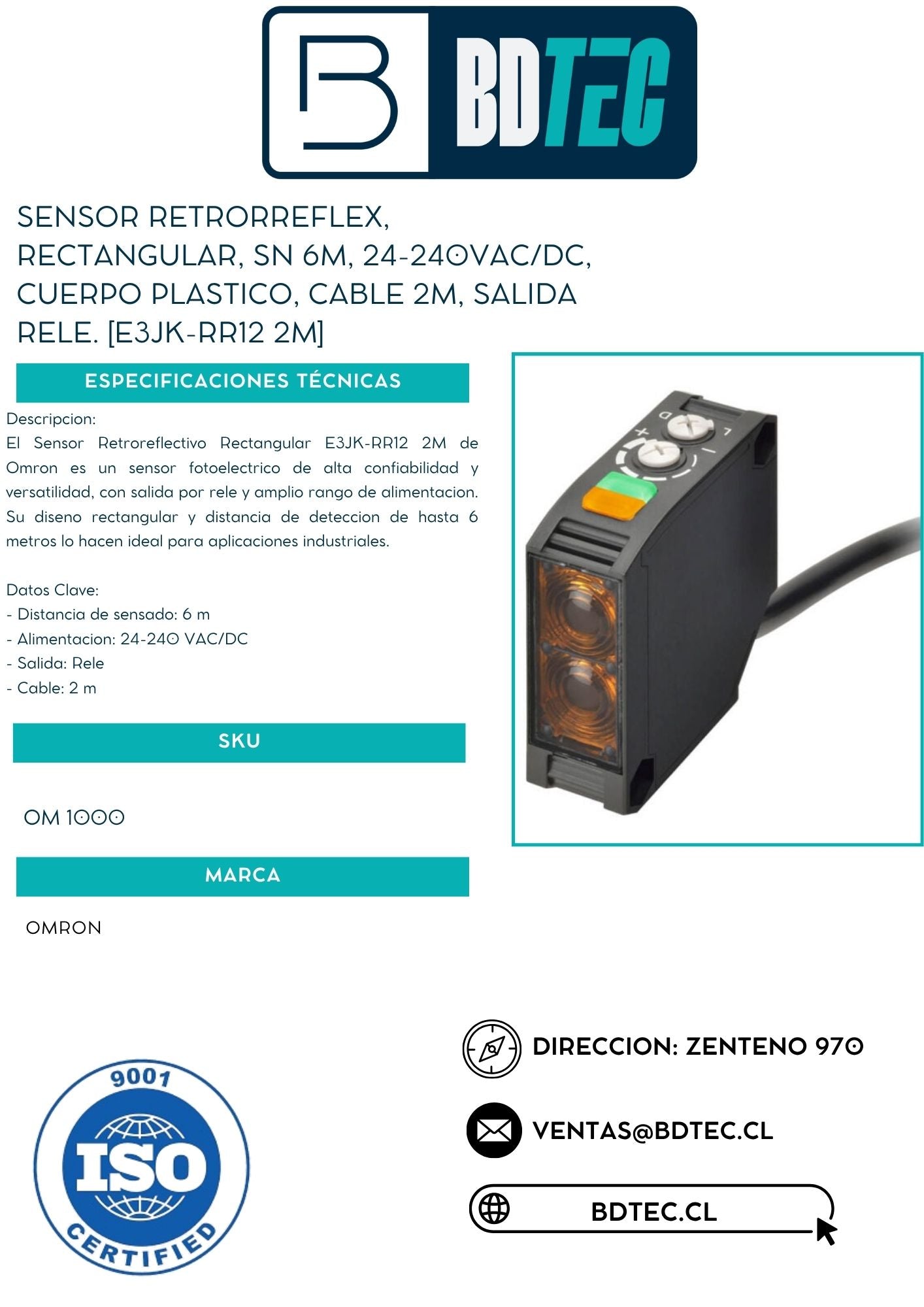

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloE3JK-RR12 2M
MarcaOmron
SerieE3JK, fuente de alimentación incorporada
TipoFotoeléctrico retrorreflectivo con función MSR
Distancia de detección6 m con reflector E39-R1, 7 m con E39-R1S y 10 m con E39-R2 (distancia mínima al reflector: 100 mm)
Objeto estándarOpaco de 75 mm de diámetro mínimo
Fuente de luzLED rojo de 624 nm
Alimentación24 a 240 VDC ±10 % y 24 a 240 VAC ±10 %, 50/60 Hz
Consumo2 W máx.
SalidaRelé SPDT, 250 VAC 3 A máx. (carga resistiva), carga mínima 5 VDC 10 mA
Modo de operaciónLuz ON / oscuridad ON seleccionable con selector
Vida útil del relé50.000.000 operaciones mecánicas y 100.000 eléctricas (mínimo)
Tiempo de respuesta20 ms máx.
Ajuste de sensibilidadPotenciómetro de una vuelta
Temperatura de operación-25 a 55 °C (sin hielo ni condensación)
Grado de protecciónIP64 (IEC 60529)
MaterialesCarcasa ABS, lente de resina metacrílica, cable PVC
ConexiónCable de 2 m precableado

Importante: el reflector y el soporte de montaje no vienen incluidos. Los alcances corresponden a los reflectores Omron E39-R1, E39-R1S y E39-R2.

¿Cómo elegir?

Un retrorreflectivo emite y recibe desde el mismo cuerpo y trabaja contra un reflector montado enfrente: detecta el objeto cuando corta el haz. Se cablea en un solo punto, a diferencia de una barrera, y alcanza bastante más que un difuso. Elige esta versión con relé si tu tablero es de 220 VAC o necesitas un contacto libre de potencial. Si vas a una entrada de PLC de 24 VDC, las versiones PNP (E3JK-RP12) y NPN (E3JK-RN12) responden en 1 ms en lugar de 20 ms. Respeta los 100 mm mínimos entre sensor y reflector.
