Válvula neumática 5/2 conexión 1/4" tipo botón parada

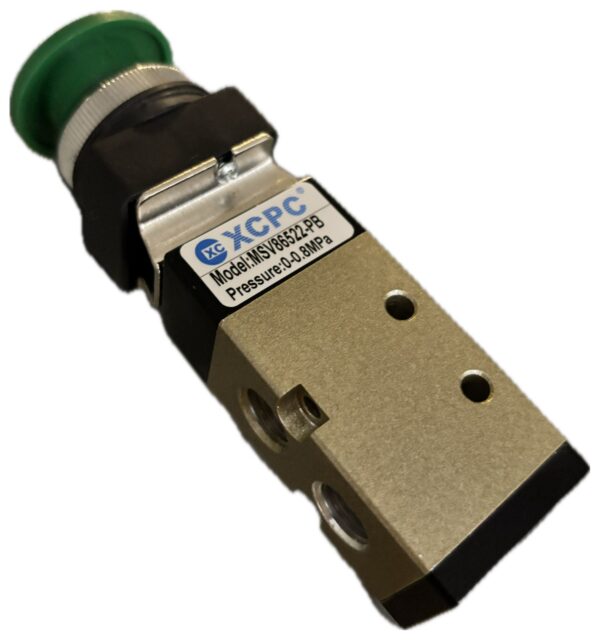

Válvula neumática 5/2 de 1/4" con botón redondo grande tipo hongo de Ø37,5 mm, modelo MSV86522PB de XCPC (serie MSV de válvulas mecánicas). Tiene cuerpo compacto de 35 mm de ancho con dos agujeros de fijación, y conmuta con el accionamiento mecánico, sin electricidad. Sirve para mandar un cilindro de doble efecto en máquinas y tableros neumáticos.

Características y ficha técnica

• Modelo: MSV86522PB
• Tipo: 5 vías, 2 posiciones (5/2)
• Accionamiento: Botón redondo grande tipo hongo (PB), Ø37,5 mm
• Conexiones de trabajo: 1/4" NPT
• Área efectiva: 16 mm² (Cv 0,89)
• Presión de trabajo: 0 a 0,8 MPa (0 a 8 bar)
• Temperatura de trabajo: 0 °C a 60 °C
• Fluido: Aire filtrado a 40 µm
• Dimensiones: 35 x 26 mm de cuerpo, 131 mm de alto total
• Fijación: 2 agujeros de Ø4,3 mm

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Usa la 5/2 (MSV86522) para un cilindro de doble efecto: alimenta una cámara y descarga la otra. Para un cilindro de simple efecto, o para enviar una señal de pilotaje a una válvula 4A210-08, basta la 3/2 (MSV98322). El botón hongo grande es fácil de golpear con la palma. La serie trae cuatro accionamientos con el mismo cuerpo: selector, final de carrera con rodillo, botón saliente y botón hongo.
