Características y ficha técnica

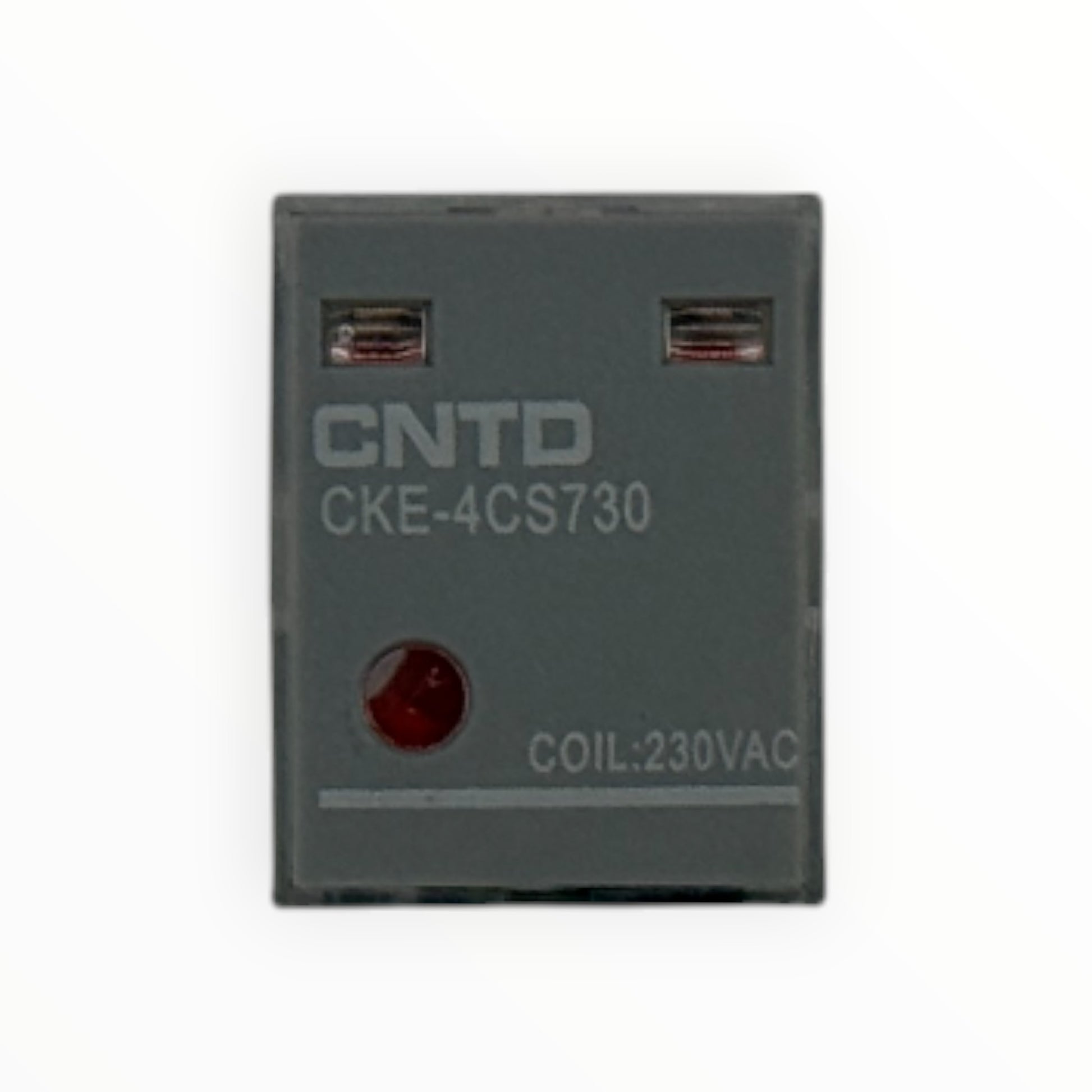

| Modelo | CKE-4CS730 |
|---|---|

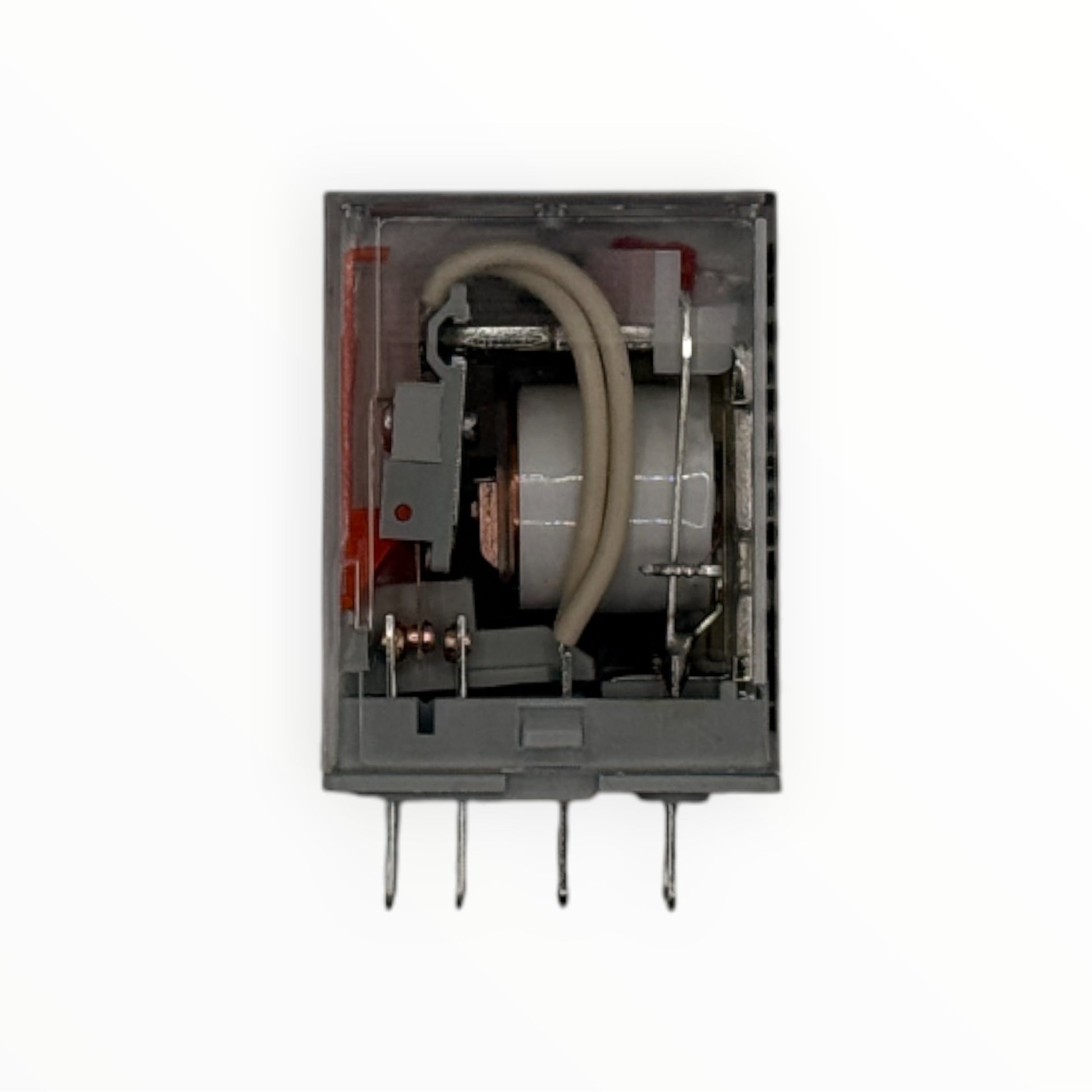

| Tipo | Mini relé electromagnético enchufable, serie CK estándar de CNTD |
| Bobina | 220-230 VAC (código 730) |
| Contactos | 4 juegos conmutados (4C) |

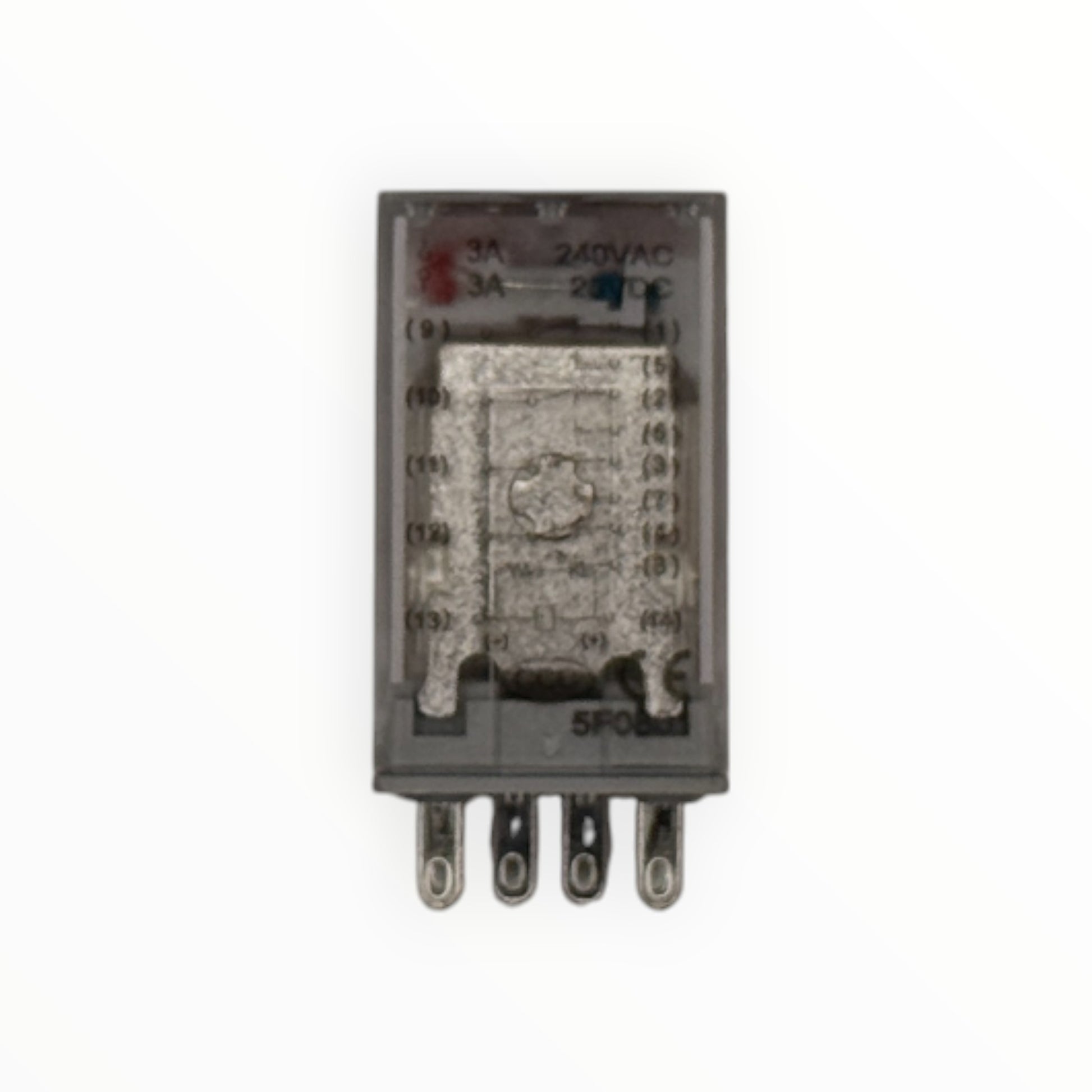

| Capacidad de contactos (carga resistiva) | 3 A / 240 VAC, 3 A / 28 VDC |
| Pines | 14, enchufables |

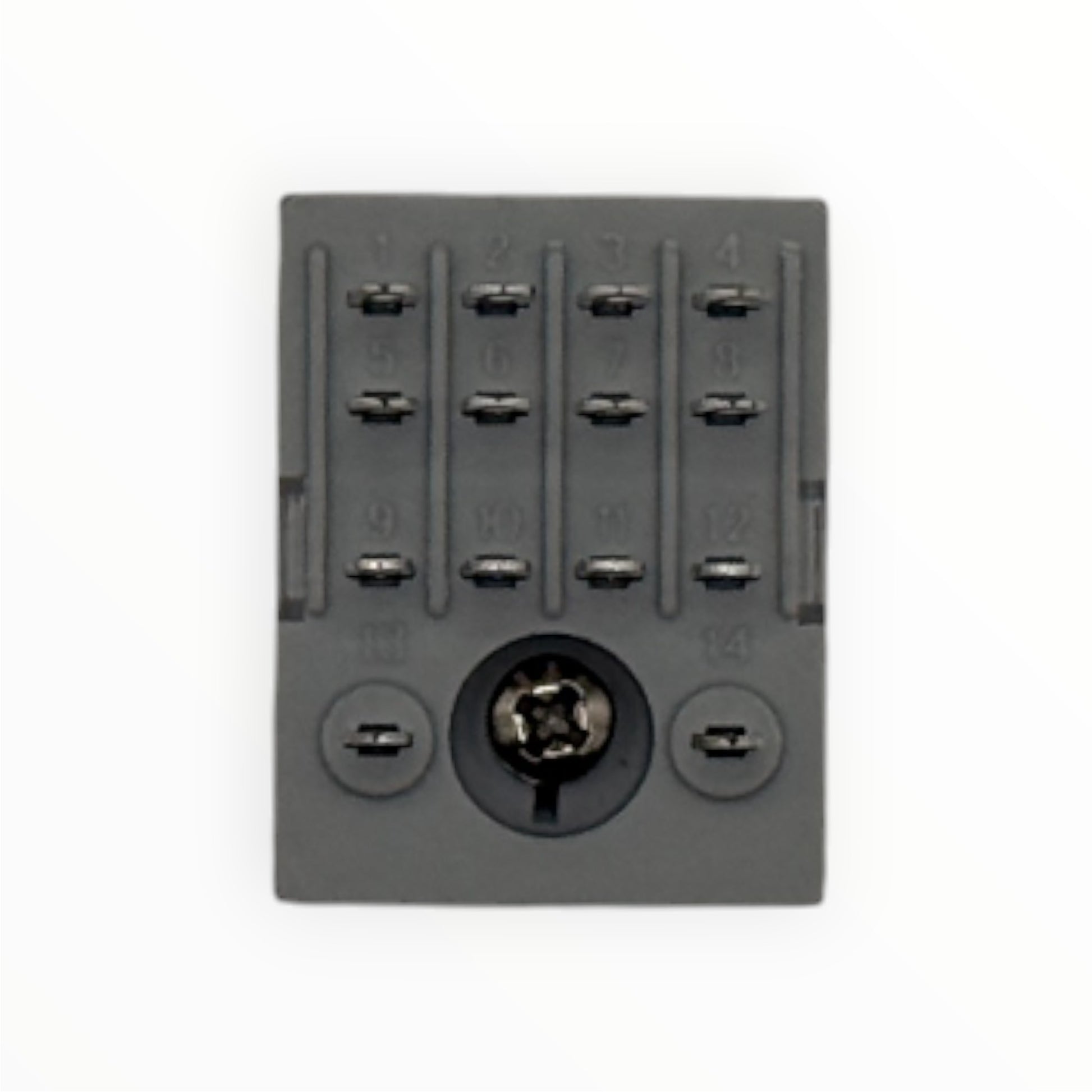

| Terminales | comunes 9, 10, 11 y 12; bobina en 13 y 14 |
| Indicador | LED rojo de bobina energizada |
| Cuerpo | Transparente |
| Certificaciones | CCC y CE |
| Base compatible | CYF14A-E (se vende por separado) |
Importante: la base se vende por separado.
¿Cómo elegir?
Elige primero la bobina según el voltaje de tu circuito de mando: una bobina DC no se conecta a corriente alterna ni una AC a corriente continua, y el voltaje debe coincidir. Luego la capacidad: la serie CKE es de 5 A por contacto en 2 polos (3 A en 4 polos) y la serie CKL llega a 10 A; si la carga pasa de 5 A, usa CKL. Por último, los polos: 2 polos (8 pines) conmutan dos circuitos y 4 polos (14 pines) dan cuatro contactos con una sola bobina. Ojo con la base: la CKE-2CS va en la CYF08A-E y la CKL-2CS, que tiene pines más anchos, en la CTF08A-E.
