Base para relé 14 pines 5 A

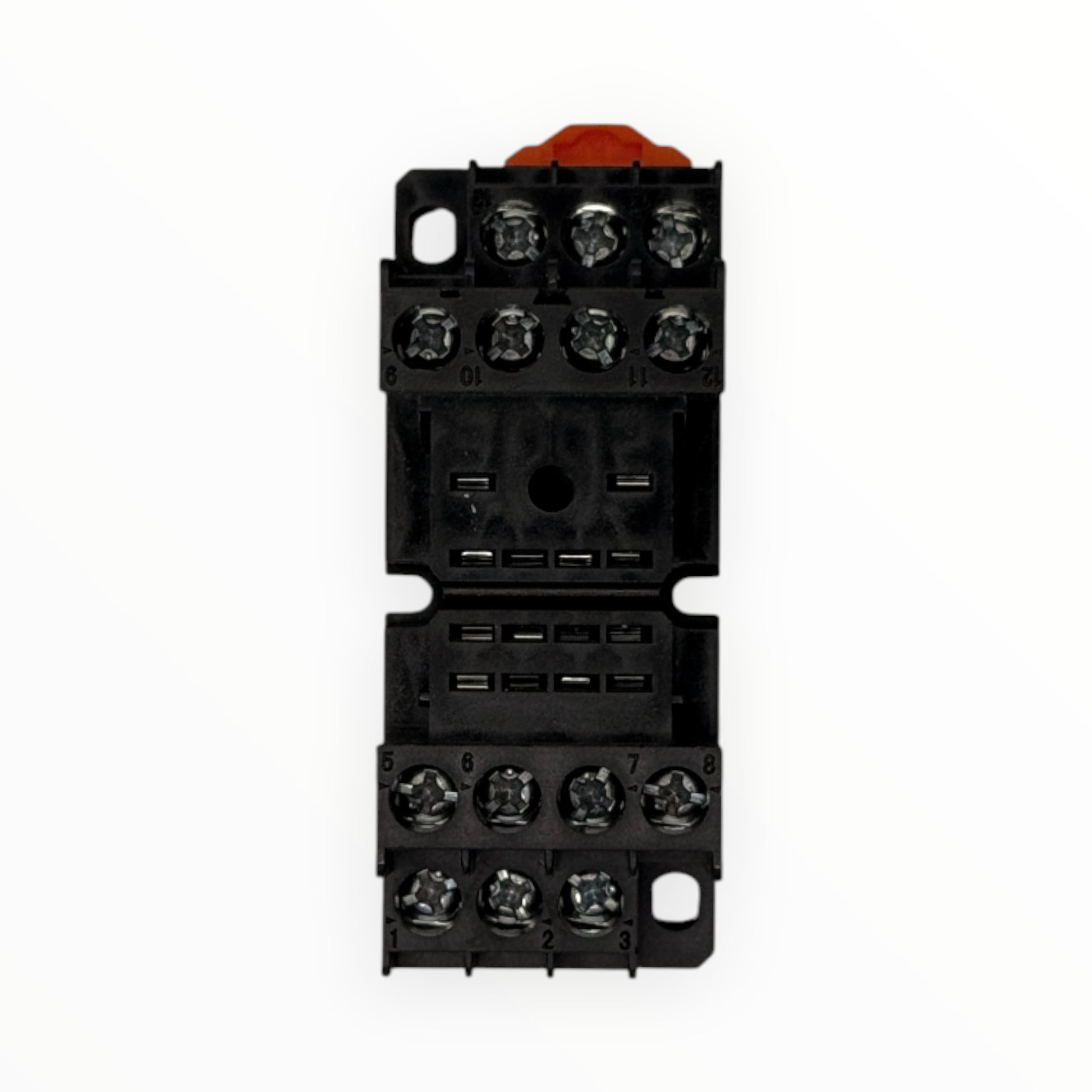

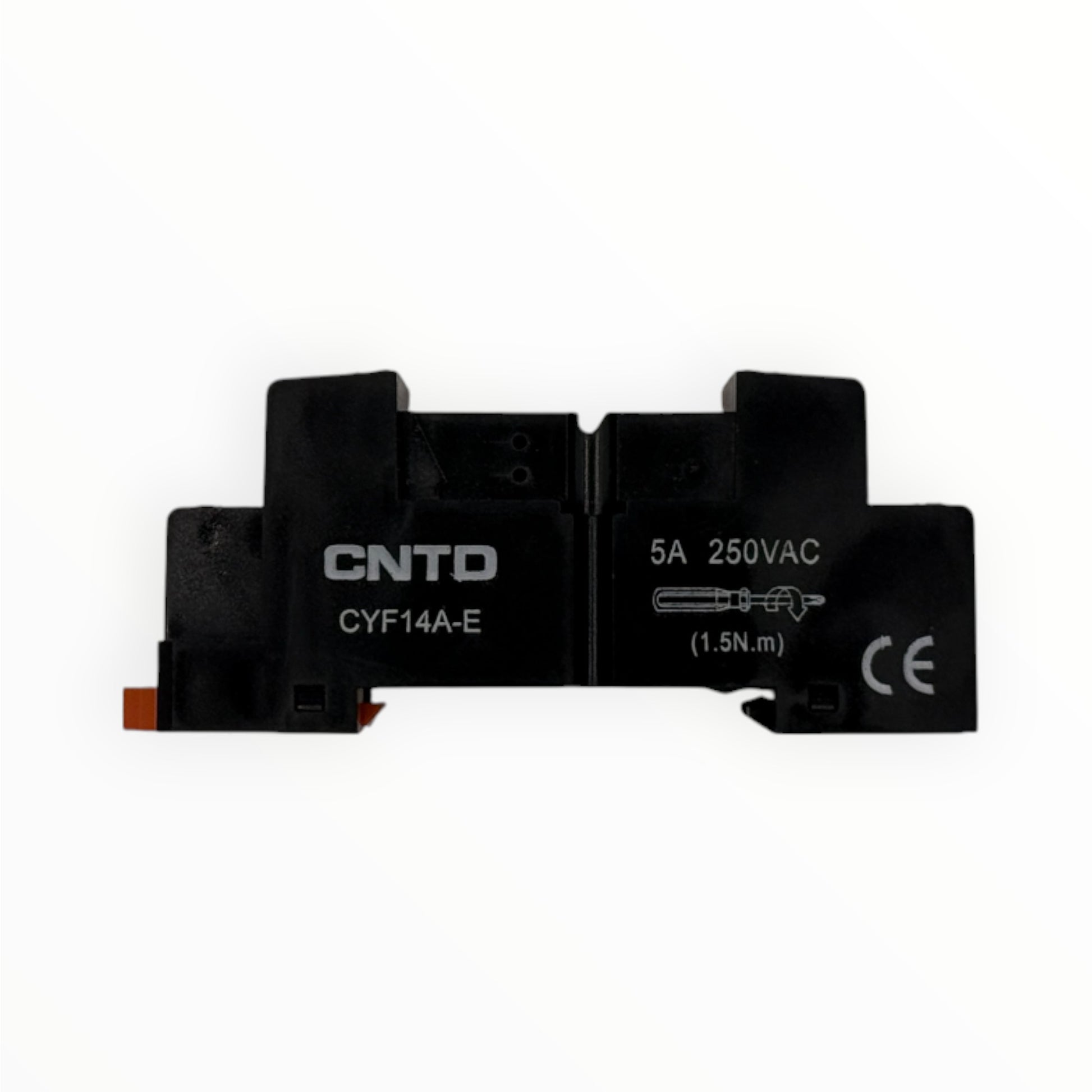

Base para relé de 14 pines modelo CYF14A-E de CNTD, para los mini relés de 4 polos y 14 pines: CKE-4CS (3 A) y MY4NJ. Tiene 14 bornes de tornillo numerados y se monta en riel DIN, así el cableado del tablero queda fijo en la base y el relé se enchufa o se reemplaza sin soltar cables. Soporta 5 A / 250 VAC y usa un torque de apriete de 1,5 N·m para los tornillos de los bornes.

Características y ficha técnica

• Modelo: CYF14A-E
• Tipo: Base (zócalo) para mini relé enchufable
• Pines: 14
• Capacidad: 5 A / 250 VAC
• Bornes: 14 de tornillo, numerados
• Torque de apriete: 1,5 N·m

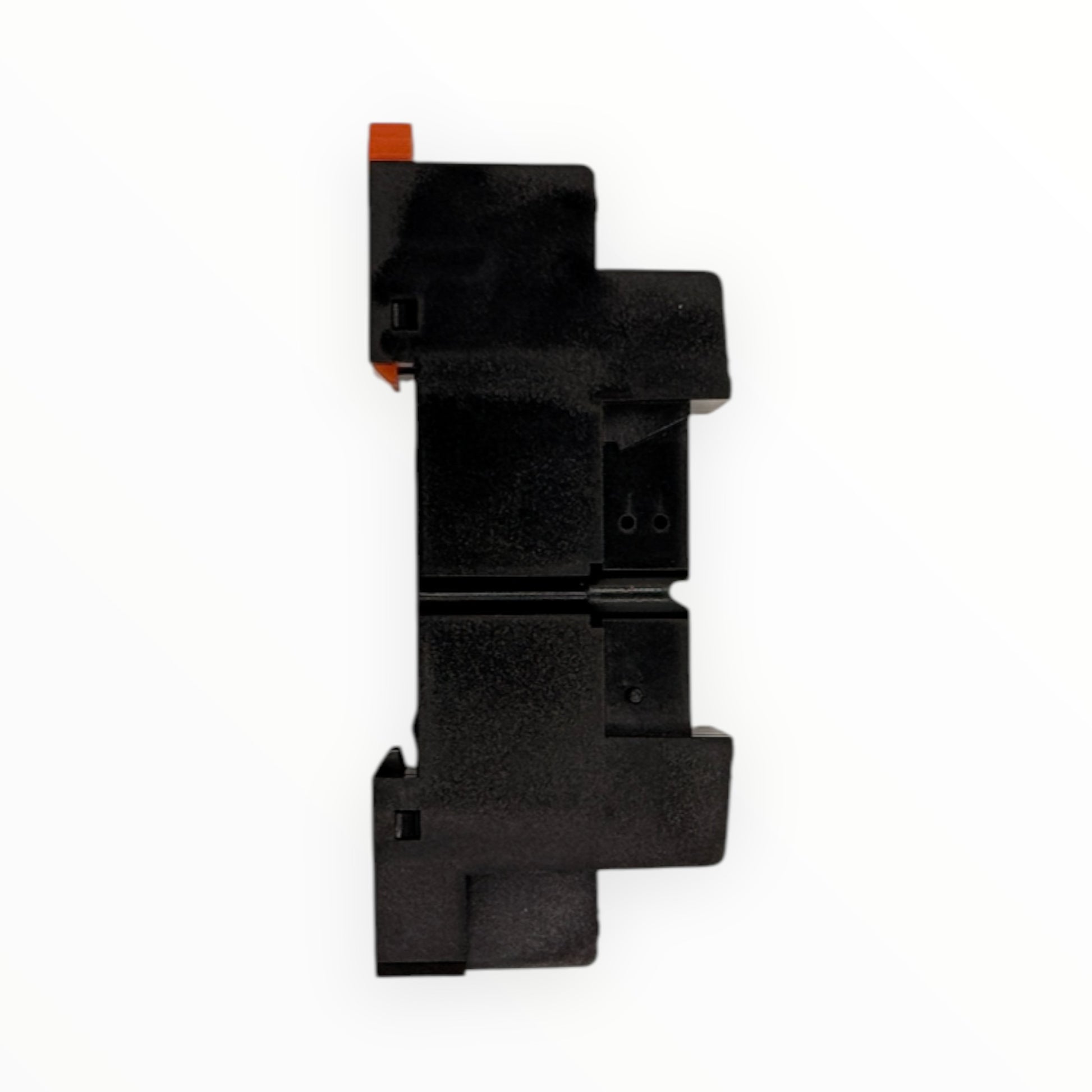

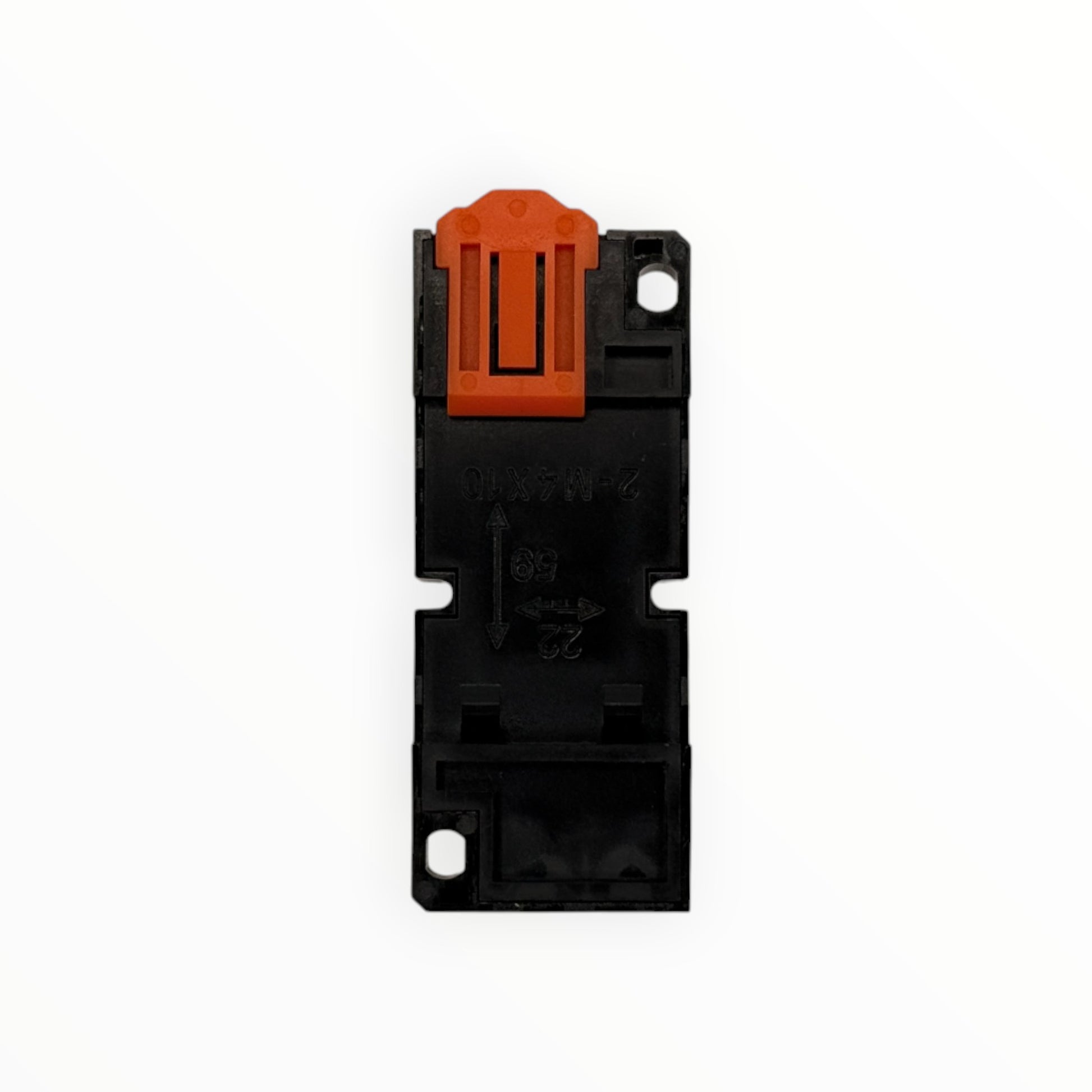

• Montaje: Riel DIN, con traba de liberación naranja
• Relés compatibles: mini relés de 4 polos y 14 pines: CKE-4CS (3 A) y MY4NJ
• Certificación: CE

Importante: la capacidad de la base es 5 A / 250 VAC; los relés de 4 polos compatibles son de 3 A por contacto.

¿Cómo elegir?

La base se elige según el relé: CYF08A-E para los CKE-2CS (2 polos, pines delgados, 5 A), CTF08A-E para los CKL-2CS (2 polos, pines anchos, 10 A) y CYF14A-E para los relés de 4 polos y 14 pines. Verifica que la corriente de la carga no supere la capacidad de la base ni la del relé. La base no define el voltaje: el voltaje de mando lo fija la bobina del relé que enchufes, así que la misma base sirve para versiones AC y DC de la misma serie.

Productos compatibles

• Mini relé CKE-4CS110, 4 polos, bobina 110 VDC, 3 A
• Mini relé CKE-4CS220, 4 polos, bobina 220 VDC, 3 A
• Mini relé CKE-4CS730, 4 polos, bobina 220 VAC, 3 A
• Mini relé MY4NJ, 14 pines, bobina 220 VDC, 3 A
