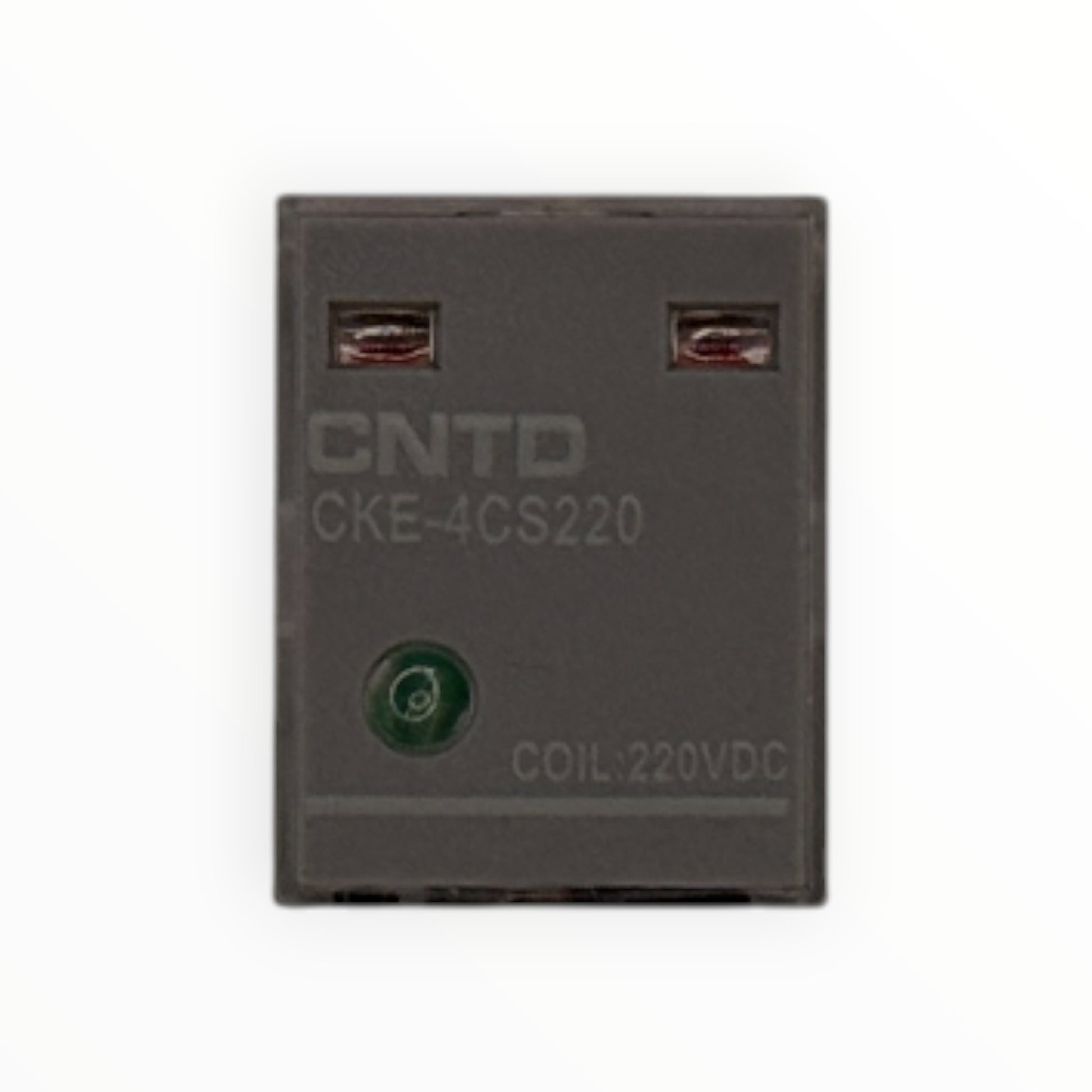

Mini rele 4 polos, 14 pines 220vdc 5a [CKE-4CS220]

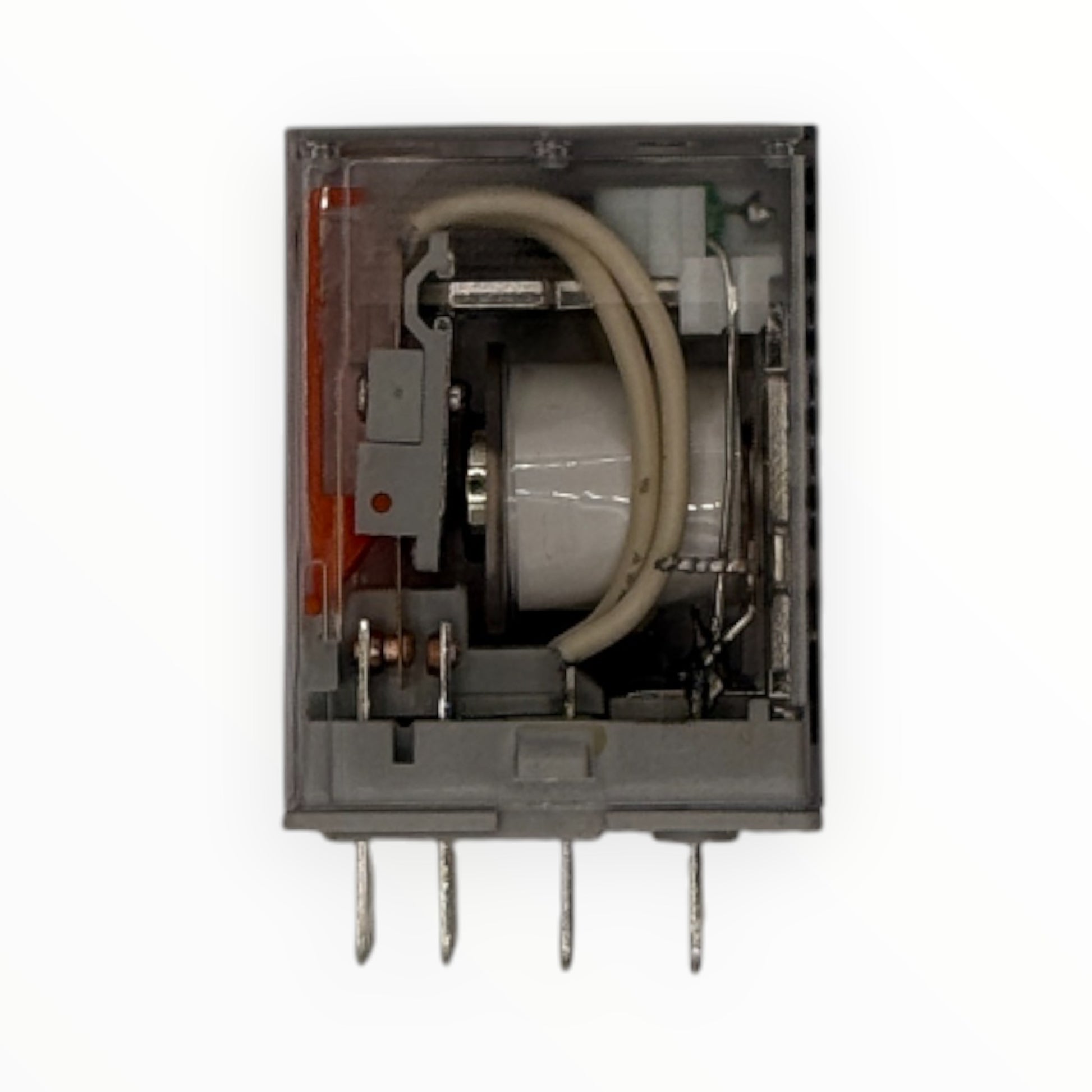

Mini relé de propósito general de la serie CKE (fabricado por CNTD Electric Technology Co., Ltd.). Configuración de 4 contactos de cambio (4PDT / 4C), bobina de 220 VDC y capacidad de conmutación de 5 A resistiva (algunas referencias indican 3 A para configuraciones 4C en catálogos). Diseño compacto con indicador mecánico bidireccional y ventana visible para estado de contactos. Uso común en automatización industrial, PLC, tableros de control, máquinas CNC, sistemas de iluminación y aplicaciones de conmutación de cargas medias en entornos industriales con bobina de alto voltaje DC.

Características Principales

• Modelo: CKE-4CS220
• Tipo de relé: Mini relé electromagnético de propósito general (4 polos / 4C / 4PDT)
• Bobina: Voltaje nominal 220 VDC (código de voltaje 220)
• Consumo de bobina: Aprox. 0.9–1.2 W (típico para serie CKE-4CS DC)
• Configuración de contactos: 4C (4 x cambio / 4 form C) – 4NO + 4NC (o combinaciones según conexión)
• Capacidad de conmutación (ratings típicos):
  • Resistivo (no inductivo / BE): 5 A / 250 VAC – 5 A / 30 VDC (algunas referencias indican 3 A para 4C)
  • Motor: Aprox. 1/6 HP (según norma)
  • Inductivo: Menor capacidad (consultar curva de derating)
• Voltaje máximo de contactos: 250 VAC / 30 VDC (según carga)
• Corriente máxima (Ith): 5 A
• Tensión de aislamiento: Alta (típico >2000 VAC entre bobina y contactos)
• Tiempo de operación: Aprox. 10–20 ms (pull-in y drop-out)
• Vida mecánica: > 10.000.000 operaciones (sin carga)
• Vida eléctrica: > 100.000–500.000 operaciones (a carga nominal)

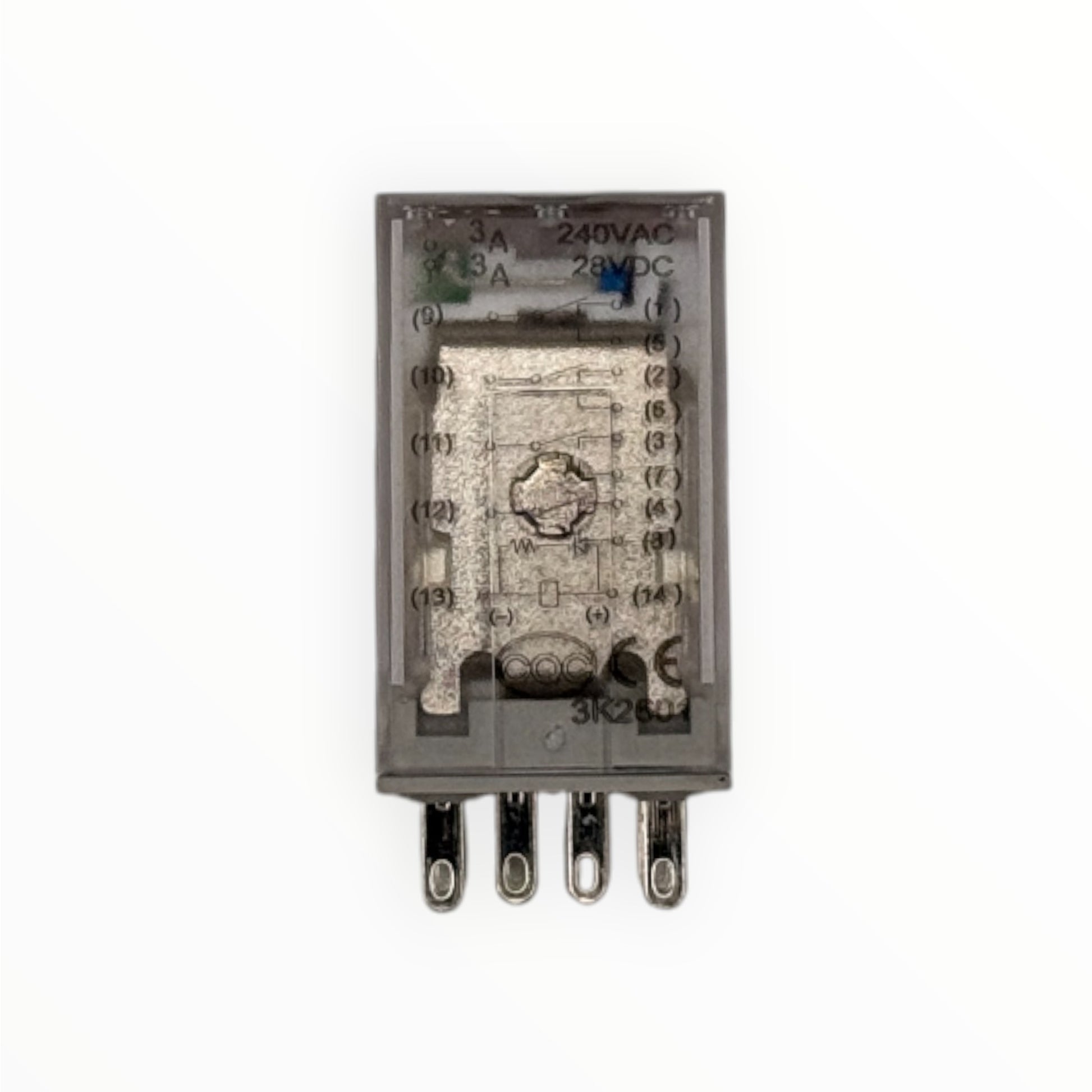

• Indicadores: Indicador mecánico bidireccional visible + ventana para estado de contactos (algunas versiones con LED opcional)
• Grado de protección: IP40 (carcasa estándar, no sellado completo)
• Materiales: Carcasa de plástico resistente, contactos de plata o aleación AgNi
• Temperatura de operación: -40 °C ~ +70 °C (típico para serie)

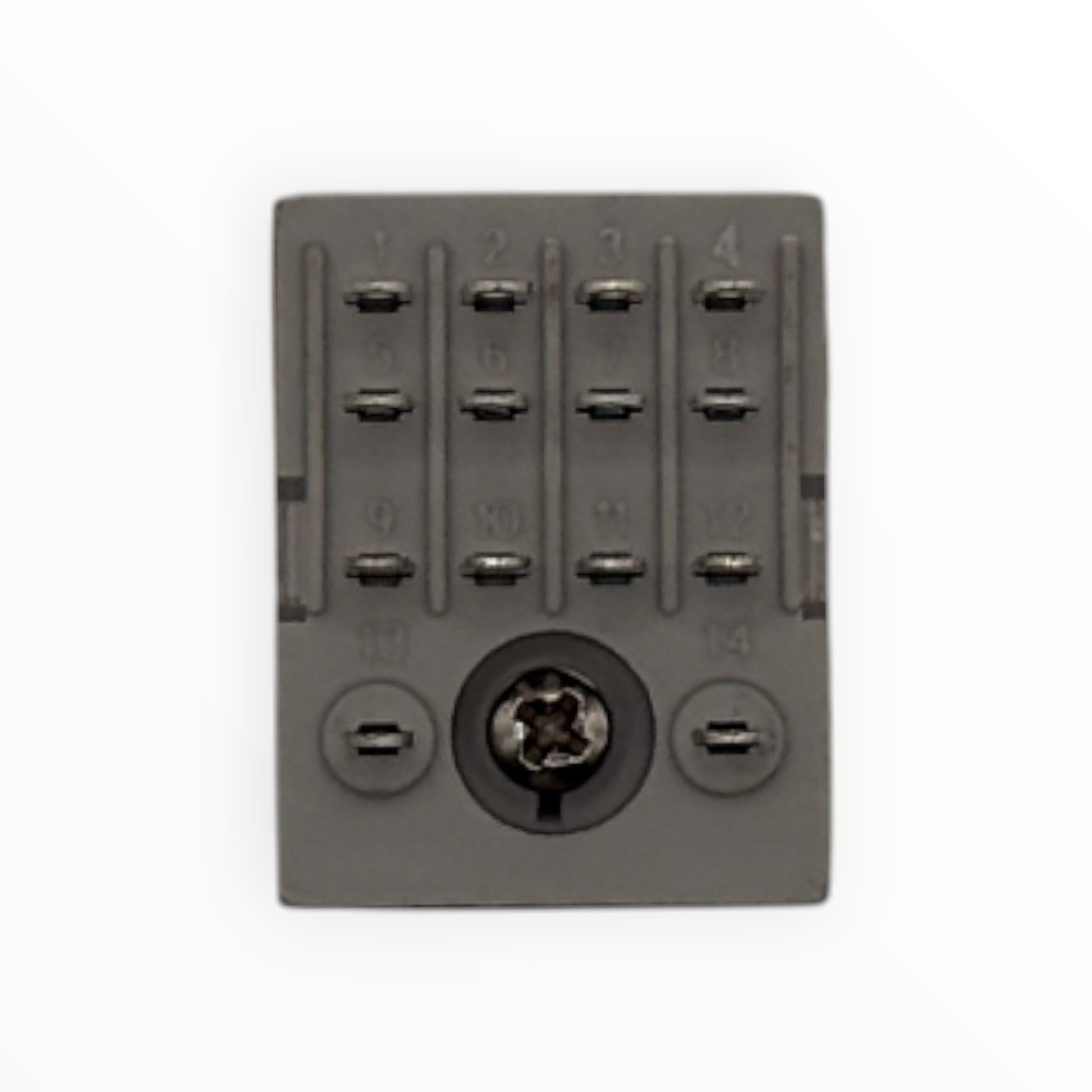

• Montaje: Socket de 14 pines (base DIN 35 mm opcional, compatible con bases estándar tipo PYF14 o similar)
• Dimensiones aproximadas: 27 × 36 × 21 mm (cuerpo del relé, sin socket)
• Aplicaciones típicas: Control de PLC, tableros eléctricos, automatización, conmutación de cargas en máquinas industriales, sistemas de alarma y control de motores pequeños.
