Mini relé 4 polos, 14 pines 110 VDC 3 A

Mini relé 4 polos, 14 pines 110 VDC 3 A

SKU: CN 1016 · Modelo CKE-4CS110

Bobina110 VDC
Contactos4 juegos conmutados
Pines14, enchufables
CuerpoTransparente
CertificacionesCCC y CE
Base compatibleCYF14A-E

Mini relé de 4 polos y 14 pines con bobina de 110 VDC y contactos de 3 A, serie CKE de CNTD. Permite que una señal de mando active cargas de control como bobinas de contactores, electroválvulas, lámparas piloto o alarmas, separando el circuito de mando del de potencia. Está pensado para tableros de corriente continua de 110 V con respaldo de baterías, como subestaciones y sistemas de protección. Tiene cuatro contactos conmutados, LED que indica bobina energizada y cuerpo transparente, y se monta enchufado en la base CYF14A-E para cambiarlo sin soltar cables.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloCKE-4CS110
TipoMini relé electromagnético enchufable, serie CK estándar de CNTD
Bobina110 VDC
Contactos4 juegos conmutados (4C)
Capacidad de contactos (carga resistiva)3 A / 240 VAC, 3 A / 28 VDC

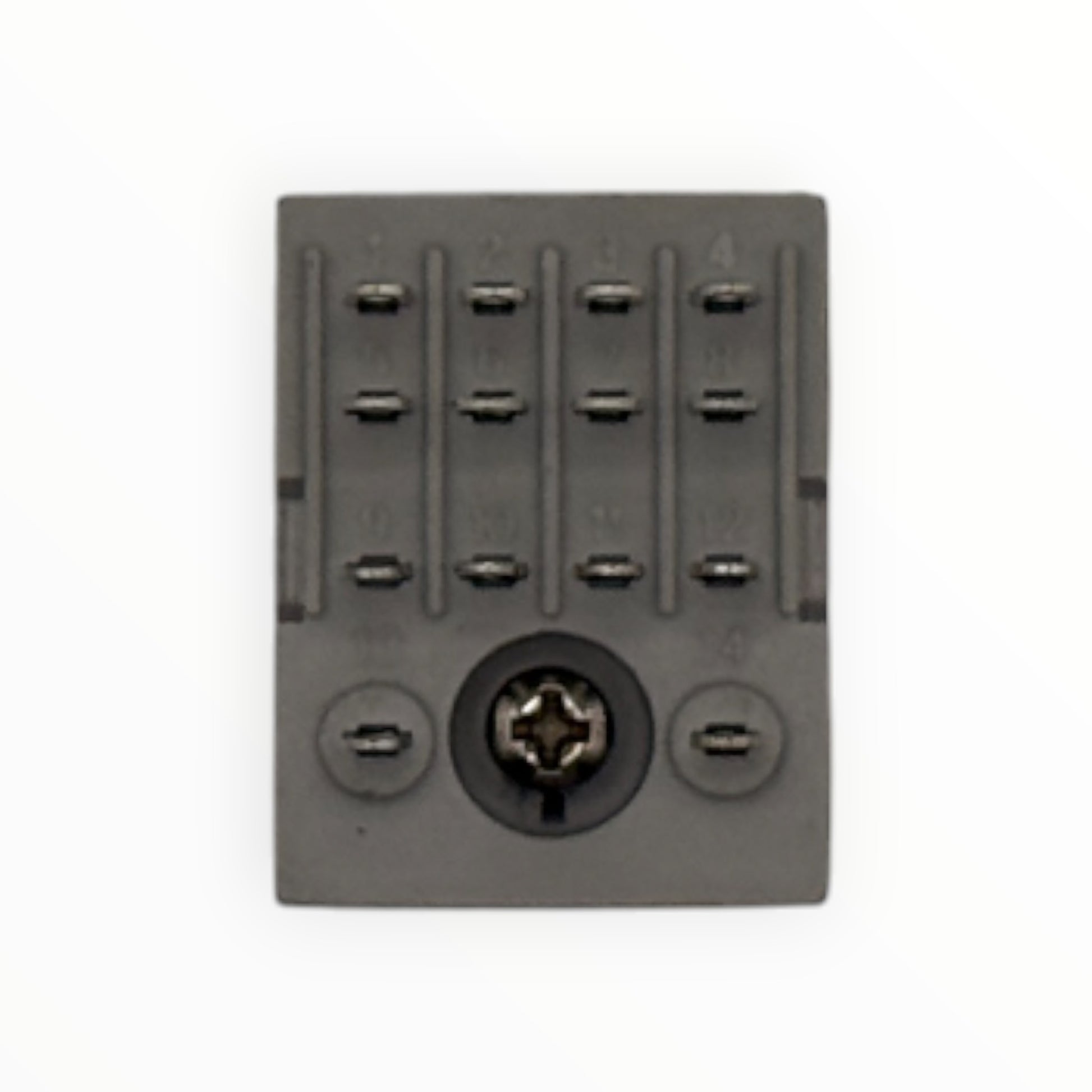

Pines14, enchufables

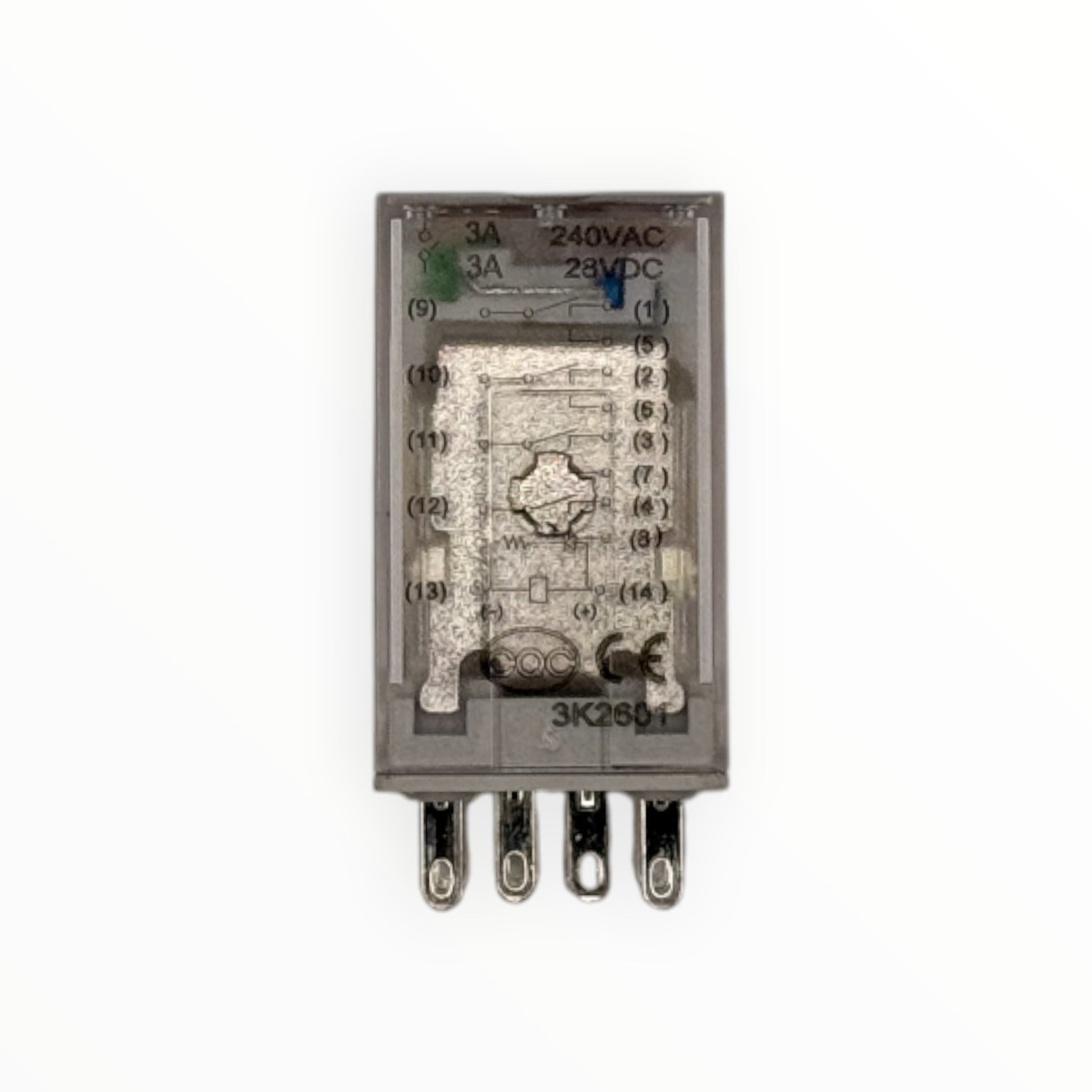

Terminalescomunes 9, 10, 11 y 12; bobina en 13 (−) y 14 (+)

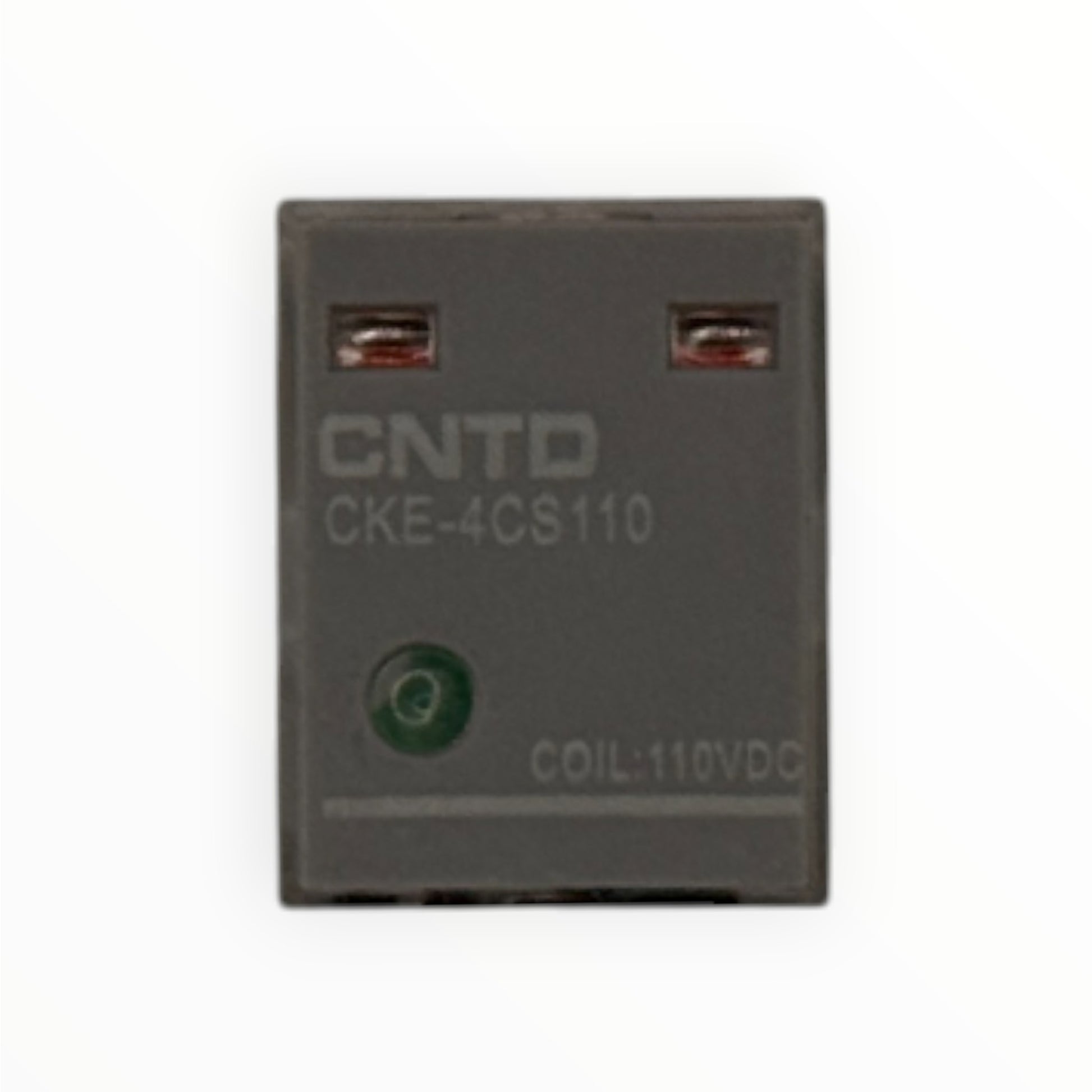

IndicadorLED verde de bobina energizada

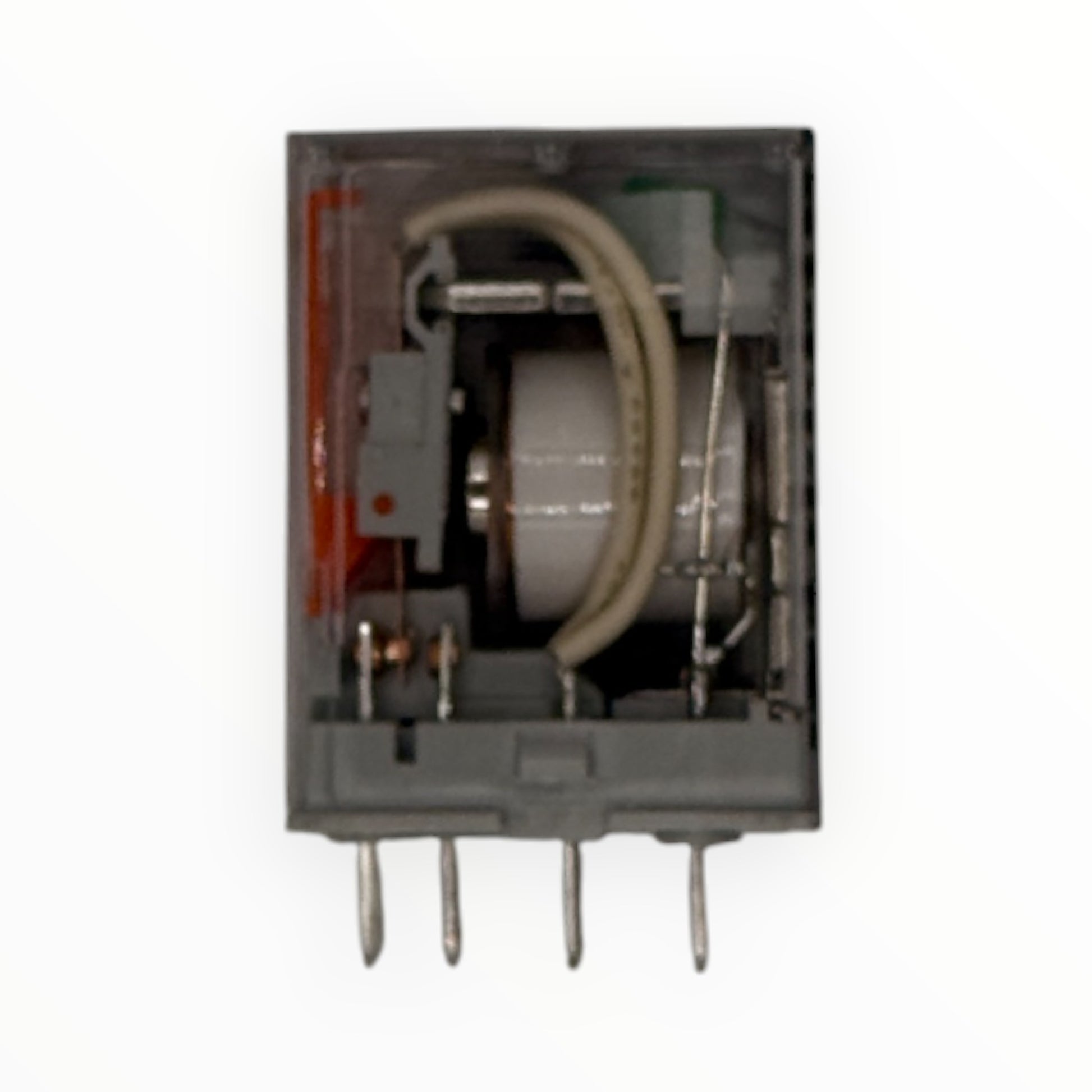

CuerpoTransparente
CertificacionesCCC y CE
Base compatibleCYF14A-E (se vende por separado)

Importante: la base se vende por separado. Conecta la bobina respetando la polaridad marcada en la etiqueta: 13 (−) y 14 (+).

¿Cómo elegir?

Elige primero la bobina según el voltaje de tu circuito de mando: una bobina DC no se conecta a corriente alterna ni una AC a corriente continua, y el voltaje debe coincidir. Luego la capacidad: la serie CKE es de 5 A por contacto en 2 polos (3 A en 4 polos) y la serie CKL llega a 10 A; si la carga pasa de 5 A, usa CKL. Por último, los polos: 2 polos (8 pines) conmutan dos circuitos y 4 polos (14 pines) dan cuatro contactos con una sola bobina. Ojo con la base: la CKE-2CS va en la CYF08A-E y la CKL-2CS, que tiene pines más anchos, en la CTF08A-E.
