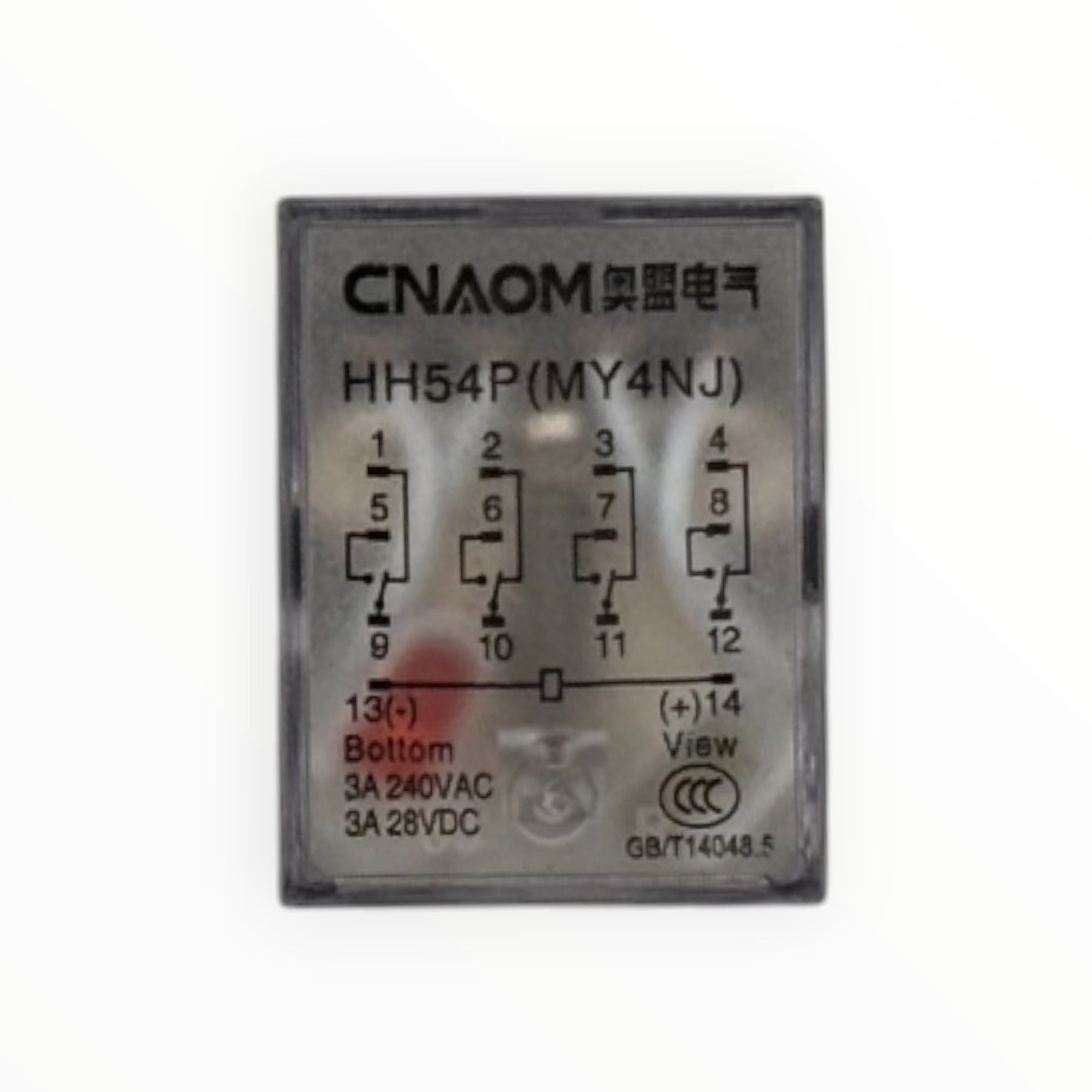

Mini rele 14 pines 220vdc 5a [MY4NJ]

Mini relé electromagnético de propósito general de la marca CNTD (serie MY4N-J), con 4 polos (4PDT / 4C), bobina de 220 VDC y capacidad de conmutación de 5 A resistiva. Incluye indicador LED para estado de bobina y diseño compacto con alta fiabilidad. Uso común en automatización industrial, PLC, tableros de control, máquinas CNC, sistemas de iluminación y conmutación de cargas medias en entornos con bobina de alto voltaje DC.

Características Principales

• Marca Omron
• Modelo MY4NJ (variante con LED, bobina 220 VDC)
• Tipo de relé Mini relé electromagnético de propósito general (4 polos / 4C / 4PDT)
• Bobina Voltaje nominal 220 VDC
• Consumo de bobina Aprox. 0.9–1.2 W
• Configuración de contactos 4C (4 x cambio / 4 form C) – 4NO + 4NC (o combinaciones según conexión)
• Capacidad de conmutación (ratings típicos) Resistivo (no inductivo): 5 A / 250 VAC – 5 A / 30 VDC Motor: Aprox. 1/6 HP (según norma) Inductivo: Menor capacidad (consultar curva de derating)
• Voltaje máximo de contactos 250 VAC / 30 VDC (según carga)
• Corriente máxima (Ith) 5 A
• Tensión de aislamiento

  2000 VAC entre bobina y contactos

• Tiempo de operación Aprox. 10–20 ms (pull-in y drop-out)
• Vida mecánica 10.000.000 operaciones (sin carga)
• Vida eléctrica 100.000–500.000 operaciones (a carga nominal)
• Indicadores LED integrado visible para indicar bobina energizada
• Grado de protección IP40 (carcasa estándar, no sellado completo)
• Materiales Carcasa de plástico resistente Contactos de plata o aleación AgNi
• Temperatura de operación -40 °C ~ +70 °C (típico para serie)

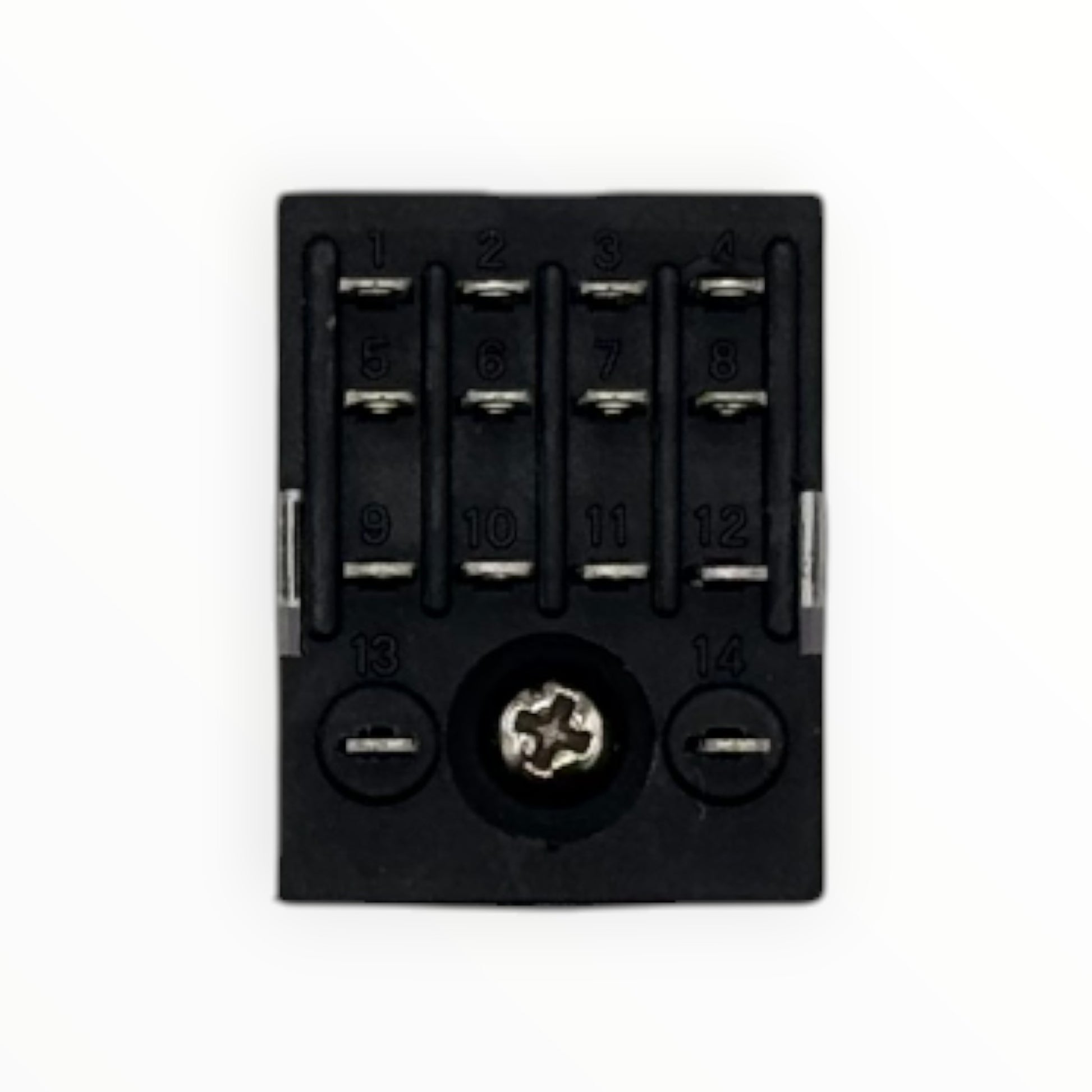

• Montaje Socket de 14 pines (base DIN 35 mm opcional, compatible con PYF14 o similar)
• Dimensiones aproximadas 27 × 36 × 21 mm (cuerpo del relé, sin socket)
• Aplicaciones típicas Control de PLC, tableros eléctricos, automatización industrial, conmutación de cargas en máquinas, sistemas de alarma y control de motores pequeños.
